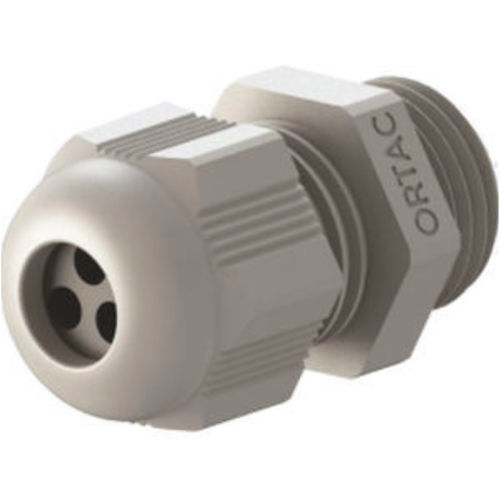

Presse-étoupe en polyamide ORG 02A3

en PAen PA6IP65

Vue d'ensemble
Presse-étoupes en polyamide pour applications multitrous et à trou plat avec filetage PG (DIN 40430). Conçus pour câbles multi-conducteurs ou plats, avec protection antivibration et matériau sans halogène. Indice de protection IP65.

Matériaux et construction de base
Écrou : Polyamide PA6 V2
Joint d'étanchéité : TPV spécial pour câbles multitrous / plats
Corps de presse-étoupe : Polyamide PA6 V2

Caractéristiques principales

• Filetage de connexion : PG (DIN 40430)
• Classe de protection : IP65
• Plage de températures : -20 °C à +100 °C ; court terme jusqu'à -30 °C à +150 °C (résistance thermique courte durée)
• Convient aux câbles multi-conducteurs ou plats
• Protection antivibration
• Résistance aux UV (sur demande)
• Facile à monter
• Sans halogène

Données techniques (presse-étoupes filetage PG)
En-tête : AG Thread | Code Gris (RAL 7001) | Code Gris clair (RAL 7035) | Code Noir (RAL 9005) | Nombre de trous (mm) | C (mm)
PG 9 | ORG 02A3 | ORL 02A3 | ORB 02A3 | 2 | 3
PG 9 | ORG 02B3 | ORL 02B3 | ORB 02B3 | 3 | 3
PG 9 | ORG 02C3 | ORL 02C3 | ORB 02C3 | 4 | 3
PG 11 | ORG 03A4 | ORL 03A4 | ORB 03A4 | 2 | 4
PG 11 | ORG 03A5 | ORL 03A5 | ORB 03A5 | 2 | 5
PG 11 | ORG 03B4 | ORL 03B4 | ORB 03B4 | 3 | 4
PG 11 | ORG 03B5 | ORL 03B5 | ORB 03B5 | 3 | 5
PG 13,5 | ORG 04A5 | ORL 04A5 | ORB 04A5 | 2 | 5
PG 13,5 | ORG 04A6 | ORL 04A6 | ORB 04A6 | 2 | 6
PG 13,5 | ORG 04B4 | ORL 04B4 | ORB 04B4 | 3 | 4
PG 13,5 | ORG 04B5 | ORL 04B5 | ORB 04B5 | 3 | 5
PG 16 | ORG 05A4 | ORL 05A4 | ORB 05A4 | 2 | 4
PG 16 | ORG 05A7 | ORL 05A7 | ORB 05A7 | 2 | 7
PG 16 | ORG 05B4 | ORL 05B4 | ORB 05B4 | 3 | 4
PG 16 | ORG 05B6 | ORL 05B6 | ORB 05B6 | 3 | 6
PG 16 | ORG 05C5 | ORL 05C5 | ORB 05C5 | 4 | 5
PG 21 | ORG 06A8 | ORL 06A8 | ORB 06A8 | 2 | 8
PG 21 | ORG 06A9 | ORL 06A9 | ORB 06A9 | 2 | 9
PG 21 | ORG 06B5 | ORL 06B5 | ORB 06B5 | 3 | 5
PG 21 | ORG 06B7 | ORL 06B7 | ORB 06B7 | 3 | 7
PG 21 | ORG 06B8 | ORL 06B8 | ORB 06B8 | 3 | 8
PG 21 | ORG 06C7 | ORL 06C7 | ORB 06C7 | 4 | 7
PG 21 | ORG 06G3 | ORL 06G3 | ORB 06G3 | 8 | 3
PG 21 | ORG 06G4 | ORL 06G4 | ORB 06G4 | 8 | 4
PG 29 | ORG 07C9 | ORL 07C9 | ORB 07C9 | 4 | 9
PG 29 | ORG 0703 | ORL 0703 | ORB 0703 | 16 | 3
PG 36 | ORG 08E8 | ORL 08E8 | ORB 08E8 | 6 | 8

Données techniques (presse-étoupes trou plat PG)
En-tête : PG | Gris (YRG) | Gris clair (YRL) | Noir (YRB) | A (mm) | B (mm)
PG 16 | YRG 05 | YRL 05 | YRB 05 | 7 | 13
PG 21 | YRG 06 | YRL 06 | YRB 06 | 5 | 17
PG 29 | YRG 07 | YRL 07 | YRB 07 | 8 | 22
PG 36 | YRG 08 | YRL 08 | YRB 08 | 10 | 28
PG 36 | YRG 08A | YRL 08A | YRB 08A | 5,5 | 28
PG 42 | YRG 09 | YRL 09 | YRB 09 | 12 | 33

Caractéristiques / spécifications techniques

• Écrou : Polyamide PA6 V2
• Corps de presse-étoupe : Polyamide PA6 V2
• Joint d'étanchéité : TPV spécial pour câbles multitrous / plats
• Filetage de connexion : PG (DIN 40430)
• Classe de protection : IP65
• Plage de températures : -20 °C à +100 °C ; court terme jusqu'à -30 °C à +150 °C
• Matériaux : sans halogène
• Fonctions : protection antivibration, résistance UV (sur demande), montage facile
• Codes couleur disponibles : Gris RAL 7001, Gris clair RAL 7035, Noir RAL 9005
