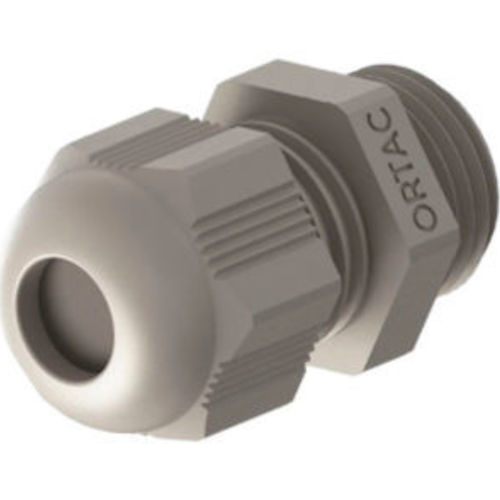

Presse-étoupe en polyamide KMRG 02

résistant aux vibrationssans halogèneIP65

Présentation du produit
Écrou de serrage : Polyamide PA6 V2
Anneau d'étanchéité : joint spécial TPV pour résistance à la poussière
Corps du presse-étoupe : Polyamide PA6 V2
Filetage de connexion : métrique (EN 60423) / PG (DIN 40430)
Indice de protection : IP65 5 bar (avec joint torique)
Plage de température : -20 °C +100 °C / -30 °C +150 °C
Propriétés : Résistance à la poussière avec joint spécial
Protection antivibrations
Résistance UV (sur demande)
Facile à monter
Sans halogènes

Données techniques — Filetage métrique / PG
M 12 x 1,5 — Codes : KMRG 01 / KMRL 01 / KMRB 01 — H mm : 24 — GL mm : 8 — A mm : 15 — B mm : 16 — Plage de serrage mm : 3 - 6,5
M 16 x 1,5 — Codes : KMRG 02 / KMRL 02 / KMRB 02 — H mm : 28 — GL mm : 8 — A mm : 19 — B mm : 19 — Plage de serrage mm : 4 - 8
M 16 x 1,5 — Codes : KMRG 03 / KMRL 03 / KMRB 03 — H mm : 29 — GL mm : 10 — A mm : 22 — B mm : 22 — Plage de serrage mm : 5 - 10
M 20 x 1,5 — Codes : KMRG 04 / KMRL 04 / KMRB 04 — H mm : 29 — GL mm : 10 — A mm : 24 — B mm : 24 — Plage de serrage mm : 6 - 12
M 20 x 1,5 — Codes : KMRG 05 / KMRL 05 / KMRB 05 — H mm : 33 — GL mm : 10 — A mm : 27 — B mm : 27 — Plage de serrage mm : 10 - 14
M 25 x 1,5 — Codes : KMRG 06 / KMRL 06 / KMRB 06 — H mm : 38 — GL mm : 10 — A mm : 33 — B mm : 33 — Plage de serrage mm : 13 - 18
M 32 x 1,5 — Codes : KMRG 07 / KMRL 07 / KMRB 07 — H mm : 41 — GL mm : 10 — A mm : 42 — B mm : 42 — Plage de serrage mm : 18 - 25
M 40 x 1,5 — Codes : KMRG 08 / KMRL 08 / KMRB 08 — H mm : 51 — GL mm : 10 — A mm : 53 — B mm : 53 — Plage de serrage mm : 22 - 32
M 50 x 1,5 — Codes : KMRG 09 / KMRL 09 / KMRB 09 — H mm : 53 — GL mm : 18 — A mm : 60 — B mm : 60 — Plage de serrage mm : 30 - 38
M 63 x 1,5 — Codes : KMRG 10 / KMRL 10 / KMRB 10 — H mm : 55 — GL mm : 18 — A mm : 70 — B mm : 65 — Plage de serrage mm : 34 - 44

PG 7 — Codes : KRG 01 / KRL 01 / KRB 01 — H mm : 24 — GL mm : 8 — A mm : 15 — B mm : 16 — Plage de serrage mm : 3 - 6,5
PG 9 — Codes : KRG 02 / KRL 02 / KRB 02 — H mm : 28 — GL mm : 8 — A mm : 19 — B mm : 19 — Plage de serrage mm : 4 - 8
PG 11 — Codes : KRG 03 / KRL 03 / KRB 03 — H mm : 29 — GL mm : 8 — A mm : 22 — B mm : 22 — Plage de serrage mm : 5 - 10
PG 13,5 — Codes : KRG 04 / KRL 04 / KRB 04 — H mm : 29 — GL mm : 9 — A mm : 24 — B mm : 24 — Plage de serrage mm : 6 - 12
PG 16 — Codes : KRG 05 / KRL 05 / KRB 05 — H mm : 33 — GL mm : 9 — A mm : 27 — B mm : 27 — Plage de serrage mm : 10 - 14
PG 21 — Codes : KRG 06 / KRL 06 / KRB 06 — H mm : 38 — GL mm : 11 — A mm : 33 — B mm : 33 — Plage de serrage mm : 13 - 18
PG 29 — Codes : KRG 07 / KRL 07 / KRB 07 — H mm : 41 — GL mm : 11 — A mm : 42 — B mm : 42 — Plage de serrage mm : 18 - 25
PG 36 — Codes : KRG 08 / KRL 08 / KRB 08 — H mm : 51 — GL mm : 13 — A mm : 53 — B mm : 55 — Plage de serrage mm : 22 - 32
PG 42 — Codes : KRG 09 / KRL 09 / KRB 09 — H mm : 53 — GL mm : 13 — A mm : 60 — B mm : 60 — Plage de serrage mm : 30 - 38
PG 48 — Codes : KRG 10 / KRL 10 / KRB 10 — H mm : 55 — GL mm : 14 — A mm : 65 — B mm : 65 — Plage de serrage mm : 34 - 44

Couleurs (codes)
Gris Code : RAL 7001 — Gris clair Code : RAL 7035 — Noir Code : RAL 9005

Caractéristiques / spécifications techniques

• Matériau écrou : Polyamide PA6 V2
• Matériau corps : Polyamide PA6 V2
• Anneau d'étanchéité : joint spécial TPV pour résistance à la poussière
• Filetage de connexion : métrique (EN 60423) et PG (DIN 40430)
• Indice de protection : IP65 (5 bar avec joint torique)
• Plage de température : -20 °C à +100 °C ; -30 °C à +150 °C
• Plages de serrage : voir données techniques par taille de filetage (3 - 6,5 mm jusqu'à 34 - 44 mm)
• Propriétés : résistance à la poussière, protection antivibrations, résistance UV sur demande, montage facile, sans halogènes
• Codes de couleur disponibles : RAL 7001, RAL 7035, RAL 9005
