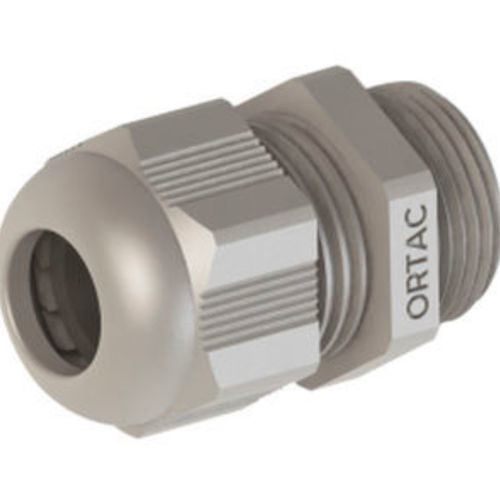

Presse-étoupe en polyamide OMRV series

en PAen PA6IP68

Présentation
Presse-étoupes en polyamide avec classement de résistance au feu V0 selon UL94. Disponibles en filetage métrique (EN 60423) et PG (DIN 40430). Conçus pour IP68 5 bar (avec joint torique), applications antivibration, construction sans halogènes et montage simple. Versions résistantes aux UV disponibles sur demande.

Matériaux

• Écrou de serrage : Polyamide PA6 V0-UL94
• Joint d'étanchéité : TPV
• Corps du presse-étoupe : Polyamide PA6 V0-UL94

Propriétés principales

• Classe de protection contre le feu V0 selon UL94
• Indice de protection : IP68 5 bar (avec joint torique)
• Protection antivibration
• Résistance aux UV disponible sur demande
• Facile à monter
• Sans halogènes
• Exemples de plages de température indiqués dans les données techniques

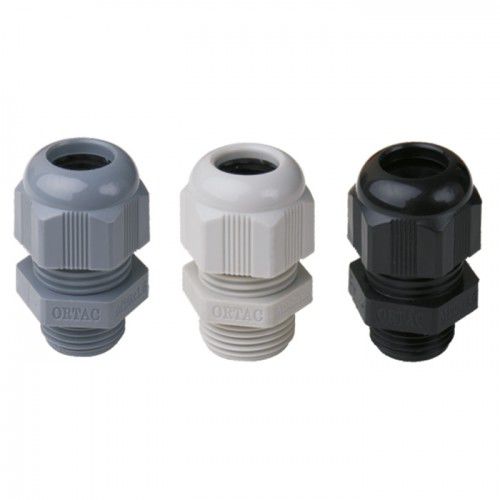

• Disponible en plusieurs tailles de filetage et codes couleur (Gris RAL 7001, Gris clair RAL 7035, Noir RAL 9005)

Données techniques
Tableau des presse-étoupes filetage métrique / PG (colonnes : Filetage | Code Gris (RAL 7001) | Code Gris clair (RAL 7035) | Code Noir (RAL 9005) | H mm | GL mm | Clé mm | Plage de serrage mm) :
M 12 x 1,5 | OMRGV 01 | OMRLV 01 | OMRBV 01 | 24 | 8 | 15 | 3 - 6,5
M 16 x 1,5 | OMRGV 02 | OMRLV 02 | OMRBV 02 | 28 | 8 | 19 | 4 - 8
M 16 x 1,5 | OMRGV 03 | OMRLV 03 | OMRBV 03 | 29 | 10 | 22 | 5 - 10
M 20 x 1,5 | OMRGV 04RS | OMRLV 04RS | OMRBV 04RS | 29 | 10 | 24 | 4 - 10
M 20 x 1,5 | OMRGV 04 | OMRLV 04 | OMRBV 04 | 29 | 10 | 24 | 6 - 12
M 20 x 1,5 | OMRGV 05 | OMRLV 05 | OMRBV 05 | 33 | 10 | 27 | 10 - 14
M 25 x 1,5 | OMRGV 06RS | OMRLV 06RS | OMRBV 06RS | 38 | 10 | 33 | 9 - 17
M 25 x 1,5 | OMRGV 06 | OMRLV 06 | OMRBV 06 | 38 | 10 | 33 | 13 - 18
M 32 x 1,5 | OMRGV 07 | OMRLV 07 | OMRBV 07 | 41 | 10 | 42 | 18 - 25
M 40 x 1,5 | OMRGV 08 | OMRLV 08 | OMRBV 08 | 51 | 10 | 53 | 22 - 32
M 50 x 1,5 | OMRGV 09 | OMRLV 09 | OMRLV 09 | 53 | 18 | 60 | 30 - 38
M 63 x 1,5 | OMRGV 10 | OMRLV 10 | OMRBV 10 | 55 | 18 | 65 | 34 - 44

Variantes filetage PG (colonnes : Filetage | Code OR Gris | Code OR Gris clair | Code OR Noir | H mm | GL mm | Clé mm | Plage de serrage mm) :
PG 7 | ORGV 01 | ORLV 01 | ORBV 01 | 24 | 8 | 15 | 3 - 6,5
PG 9 | ORGV 02 | ORLV 02 | ORBV 02 | 28 | 8 | 19 | 4 - 8
PG 11 | ORGV 03 | ORLV 03 | ORBV 03 | 29 | 8 | 22 | 5 - 10
PG 13,5 | ORGV 04RS | ORLV 04RS | ORBV 04RS | 29 | 9 | 24 | 4 - 10
PG 13,5 | ORGV 04 | ORLV 04 | ORBV 04 | 29 | 9 | 24 | 6 - 12
PG 16 | ORGV 05 | ORLV 05 | ORBV 05 | 33 | 9 | 27 | 10 - 14
PG 21 | ORGV 06RS | ORLV 06RS | ORBV 06RS | 38 | 11 | 33 | 9 - 17
PG 21 | ORGV 06 | ORLV 06 | ORBV 06 | 38 | 11 | 33 | 13 - 18
PG 29 | ORGV 07 | ORLV 07 | ORBV 07 | 41 | 11 | 42 | 18 - 25
PG 36 | ORGV 08 | ORLV 08 | ORBV 08 | 51 | 13 | 53 | 22 - 32
PG 42 | ORGV 09 | ORLV 09 | ORBV 09 | 53 | 13 | 60 | 30 - 38
PG 48 | ORGV 10 | ORLV 10 | ORBV 10 | 55 | 14 | 65 | 34 - 44

Caractéristiques techniques

• Écrou de serrage : Polyamide PA6 V0-UL94
• Joint d'étanchéité : TPV
• Corps : Polyamide PA6 V0-UL94
• Filetage : métrique (EN 60423) / PG (DIN 40430)
• Indice de protection : IP68 5 bar (avec joint torique)
• Exemples de plages de température : +100 °C / -30 °C ou +150 °C selon données techniques
• Protection feu : V0 selon UL94
• Protection antivibration
• Résistance UV sur demande
• Montage facile
• Sans halogènes
• Disponible en plusieurs tailles de filetage et codes couleur (Gris RAL 7001, Gris clair RAL 7035, Noir RAL 9005) avec plages de serrage spécifiques listées dans les données techniques
