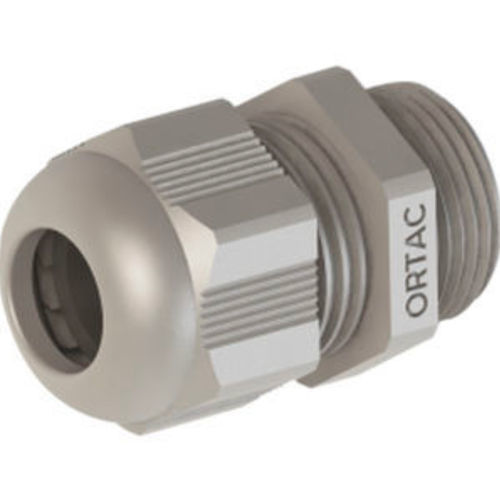

Presse-étoupe en polyamide OR series

en PA6résistant aux vibrationssans halogène

Nom du produit
Presse-étoupes en polyamide - PG

Matériaux

• Écrou de serrage : Polyamide PA6 V2
• Joint d'étanchéité : TPV
• Corps de presse-étoupe : Polyamide PA6 V2

Filetage / Protection / Température
Filetage de connexion : PG (DIN 40430)
Classe de protection : IP68, 5 bar (avec joint torique)
Plage de température : -20 °C à +100 °C (standard) ; court terme -30 °C à +150 °C

Propriétés

• Protection antivibratoire
• Résistance aux UV disponible sur demande
• Facile à monter
• Sans halogène

Données techniques (tailles, codes, dimensions, plages de serrage)
En-tête : Taille | Filetage AG | Code gris (RAL 7001) | Code gris clair (RAL 7035) | Code noir (RAL 9005) | H mm | GL mm | A mm | B mm | Plage de serrage mm
PG 7 | ORG 01 | ORL 01 | ORB 01 | 24 | 8 | 15 | 16 | 3 - 6,5 mm
PG 9 | ORG 02 | ORL 02 | ORB 02 | 28 | 8 | 19 | 19 | 4 - 8 mm
PG 11 | ORG 03 | ORL 03 | ORB 03 | 29 | 8 | 22 | 22 | 5 - 10 mm
PG 13,5 (RS) | ORG 04RS | ORL 04RS | ORB 04RS | 29 | 9 | 24 | 24 | 4 - 10 mm
PG 13,5 | ORG 04 | ORL 04 | ORB 04 | 29 | 9 | 24 | 24 | 6 - 12 mm
PG 16 | ORG 05 | ORL 05 | ORB 05 | 33 | 9 | 27 | 27 | 10 - 14 mm
PG 21 (RS) | ORG 06RS | ORL 06RS | ORB 06RS | 38 | 11 | 33 | 33 | 9 - 17 mm
PG 21 | ORG 06 | ORL 06 | ORB 06 | 38 | 11 | 33 | 33 | 13 - 18 mm
PG 29 | ORG 07 | ORL 07 | ORB 07 | 41 | 11 | 42 | 42 | 18 - 25 mm
PG 36 | ORG 08 | ORL 08 | ORB 08 | 51 | 13 | 53 | 53 | 22 - 32 mm
PG 42 | ORG 9 | ORL 9 | ORB 9 | 55 | 13 | 60 | 60 | 30 - 38 mm
PG 48 | ORG 10 | ORL 10 | ORB 10 | 55 | 14 | 65 | 65 | 34 - 44 mm

Remarques
La série de presse-étoupes à filetage PG est disponible en plusieurs codes couleur RAL. Les presse-étoupes en polyamide de taille PG48 ne sont pas couverts par le certificat UR.

Caractéristiques / spécifications techniques

• Matériaux : Polyamide PA6 V2 (écrou de serrage, corps) ; joint d'étanchéité : TPV
• Filetage de connexion : PG (DIN 40430)
• Classe de protection : IP68, 5 bar (avec joint torique)
• Plage de température : -20 °C à +100 °C (standard) ; court terme -30 °C à +150 °C
• Propriétés : protection antivibratoire, résistance UV sur demande, montage facile, sans halogène
• Tailles et plages de serrage disponibles : PG7 (3 - 6,5 mm), PG9 (4 - 8 mm), PG11 (5 - 10 mm), PG13,5 (4 - 10 mm et variante 6 - 12 mm), PG16 (10 - 14 mm), PG21 (9 - 17 mm et variante 13 - 18 mm), PG29 (18 - 25 mm), PG36 (22 - 32 mm), PG42 (30 - 38 mm), PG48 (34 - 44 mm)
• Codes/types de produit multiples par taille (ex. familles ORG / ORL / ORB indiquées par taille PG)
