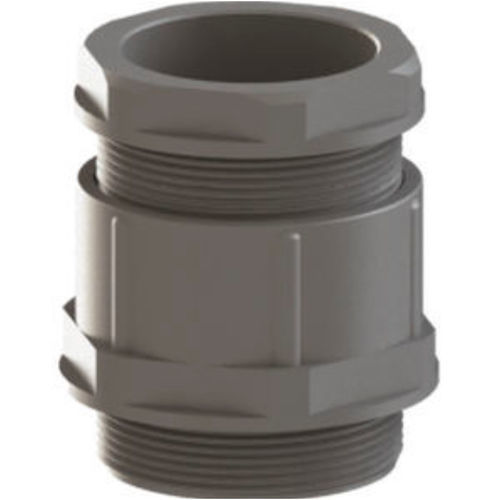

Presse-étoupe en polyamide KMRG 17

en PA6IP54métrique

Nom du produit
Presse-étoupes en polyamide, type plat à joint fermé pour l'étanchéité contre la poussière et la protection mécanique des câbles dans boîtiers électriques. Disponible en filetages métriques et PG, avec plusieurs plages de serrage et codes couleur.

Composition / principaux composants

• Écrou de serrage : Polyamide PA6 V2 (option : PA6 V2 + 30% fibre de verre)
• Joint d'étanchéité : TPV
• Rondelle : Polystyrène
• Corps du presse-étoupe : Polyamide PA6 V2
• Filetage de connexion : Métrique (EN 60423) et PG (DIN 40430)

Données techniques (filetages, codes et dimensions)
M 12 x 1,5 — Code gris: KMRG 17 — Code gris clair: KMRL 17 — Code noir: KMRB 17 — H (mm): 21 — GL (mm): 8 — Clé (mm): 15 — Plage de serrage (mm): 3,5 - 6
M 16 x 1,5 — Code gris: KMRG 18 — Code gris clair: KMRL 18 — Code noir: KMRB 18 — H (mm): 22 — GL (mm): 8 — Clé (mm): 19 — Plage de serrage (mm): 4,5 - 7
M 16 x 1,5 — Code gris: KMRG 19 — Code gris clair: KMRL 19 — Code noir: KMRB 19 — H (mm): 22 — GL (mm): 8 — Clé (mm): 22 — Plage de serrage (mm): 6 - 9
M 20 x 1,5 — Code gris: KMRG 20 — Code gris clair: KMRL 20 — Code noir: KMRB 20 — H (mm): 26 — GL (mm): 9 — Clé (mm): 24 — Plage de serrage (mm): 8 - 13
M 20 x 1,5 — Code gris: KMRG 21 — Code gris clair: KMRL 21 — Code noir: KMRB 21 — H (mm): 28 — GL (mm): 10 — Clé (mm): 27 — Plage de serrage (mm): 11 - 14
M 25 x 1,5 — Code gris: KMRG 22 — Code gris clair: KMRL 22 — Code noir: KMRB 22 — H (mm): 32 — GL (mm): 11 — Clé (mm): 33 — Plage de serrage (mm): 14 - 18

Série filetages PG:
PG 7 — Code gris: KRG 11 — Code gris clair: KRL 11 — Code noir: KRB 11 — H (mm): 21 — GL (mm): 8 — Clé (mm): 15 — Plage de serrage (mm): 3,5 - 6
PG 9 — Code gris: KRG 12 — Code gris clair: KRL 12 — Code noir: KRB 12 — H (mm): 22 — GL (mm): 8 — Clé (mm): 19 — Plage de serrage (mm): 4,5 - 7
PG 11 — Code gris: KRG 13 — Code gris clair: KRL 13 — Code noir: KRB 13 — H (mm): 22 — GL (mm): 8 — Clé (mm): 22 — Plage de serrage (mm): 6 - 9
PG 13,5 — Code gris: KRG 14 — Code gris clair: KRL 14 — Code noir: KRB 14 — H (mm): 26 — GL (mm): 9 — Clé (mm): 24 — Plage de serrage (mm): 8 - 13
PG 16 — Code gris: KRG 15 — Code gris clair: KRL 15 — Code noir: KRB 15 — H (mm): 28 — GL (mm): 10 — Clé (mm): 27 — Plage de serrage (mm): 11 - 14
PG 21 — Code gris: KRG 16 — Code gris clair: KRL 16 — Code noir: KRB 16 — H (mm): 32 — GL (mm): 11 — Clé (mm): 33 — Plage de serrage (mm): 14 - 18
PG 29 — Code gris: KRG 17 — Code gris clair: KRL 17 — Code noir: KRB 17 — H (mm): 35 — GL (mm): 11 — Clé (mm): 42 — Plage de serrage (mm): 18 - 25
PG 36 — Code gris: KRG 18 — Code gris clair: KRL 18 — Code noir: KRB 18 — H (mm): 39 — GL (mm): 13 — Clé (mm): 53 — Plage de serrage (mm): 25 - 32

Caractéristiques / Spécifications techniques

• Matériaux : écrou de serrage et corps du presse-étoupe en Polyamide PA6 V2 ; écrou optionnellement renforcé (PA6 V2 + 30% GF)
• Matériau du joint d'étanchéité : TPV
• Matériau de la rondelle : Polystyrène
• Filetages de connexion : Métrique (EN 60423) et PG (DIN 40430)
• Indice de protection : IP54
• Plage de température de fonctionnement : -20 °C à +100 °C
• Couleurs/codes disponibles par taille (Gris RAL 7001 / Gris clair RAL 7035 / Noir RAL 9005)
• Résistant à la poussière grâce au joint spécial ; résistance aux UV sur demande
• Conception et serrage type DIN ; montage facile
• Large gamme de plages de serrage selon la taille et le filetage (voir liste technique)
