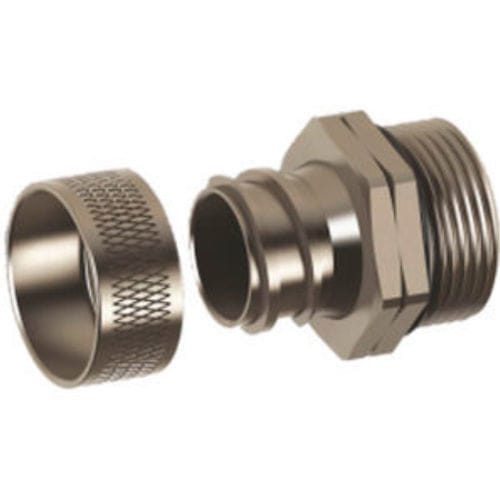

Connecteur de gaine flexible MDM 12

Aperçu

• Corps pivotant conçu pour raccorder les gaines spiralées flexibles Tacflex à des boîtiers ou des jonctions nécessitant des filetages métriques ou PG.

Matériaux et composants

• Bague : Laiton, nickelée
• Corps presse-étoupe pivotant : Laiton, nickelé
• Joint torique : NBR
• Filetage de connexion : Métrique (EN60423) / PG (DIN 40430)
• Classe de protection : IP54
• Plage de température : -30 °C à +100 °C
• Propriétés : Facile à assembler
• Versions : Disponibles en version fixe ou corps pivotant
• Compatibilité : À utiliser avec les gaines OCGS, OPCGS ou OPCHF

Données techniques (corps pivotant filetage métrique / PG)
Filetage (AG) | Code | H mm | GL mm | L mm | D mm | Clé mm | E mm
M 12 x 1,5 | MDM 12 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MDM 16 | 27 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MDM 116 | 29 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MDM 20 | 29 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MDM 120 | 29 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MDM 25 | 31 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MDM 32 | 35 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MDM 40 | 41 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MDM 50 | 41 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MDM 63 | 41 | 14 | 17 | 46 | 65 | 51 x 56
PG 7 | MDP 7 | 27 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MDP 9 | 27 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MDP 11 | 29 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MDP 13,5 | 29 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MDP 16 | 29 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MDP 21 | 31 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MDP 29 | 35 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MDP 36 | 41 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MDP 42 | 41 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MDP 48 | 41 | 14 | 17 | 46 | 65 | 51 x 56

Applications

• Utilisé pour raccorder les gaines spiralées flexibles Tacflex à des boîtiers ou des jonctions lorsque des filetages métriques ou PG sont requis.

Caractéristiques / spécifications techniques

• Matériau (bague & corps) : Laiton, nickelé
• Matériau du joint torique : NBR
• Normes de filetage : Métrique (EN60423) et PG (DIN 40430)
• Indice de protection : IP54
• Température de service : -30 °C à +100 °C
• Assemblage : Facile à assembler ; disponible en versions fixe ou corps pivotant
• Compatibilité : À utiliser avec les gaines OCGS, OPCGS ou OPCHF
• Plage de tailles de filetage : M12 à M63 et PG 7 à PG 48 avec les données dimensionnelles correspondantes listées ci‑dessus
