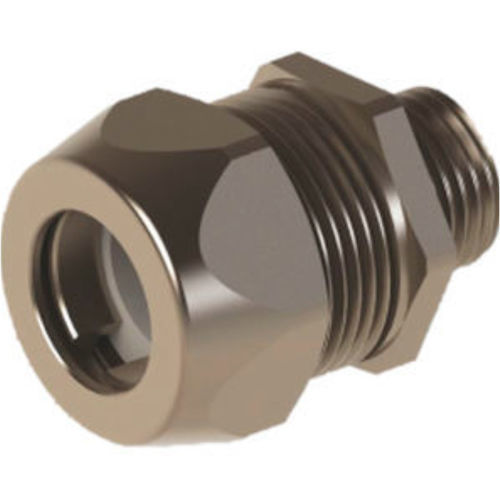

Presse-étoupe en laiton nickelé LSRPAG 13-PG9
en caoutchouc nitrile butadiène (NBR)en PA6en laiton

Presse-étoupe en laiton nickelé - LSRPAG 13-PG9 - ORTAC - en caoutchouc nitrile butadiène (NBR) / en PA6 / en laiton
Presse-étoupe en laiton nickelé - LSRPAG 13-PG9 - ORTAC - en caoutchouc nitrile butadiène (NBR) / en PA6 / en laiton
Presse-étoupe en laiton nickelé - LSRPAG 13-PG9 - ORTAC - en caoutchouc nitrile butadiène (NBR) / en PA6 / en laiton - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en laiton nickelé, en caoutchouc nitrile butadiène (NBR), en PA6, en laiton
Niveau de protection
IP67
Autres caractéristiques
métrique, pivotant, à filetage PG
Diamètre du cable

Max: 48 mm
(1,89 in)

Min: 9 mm
(0,35 in)

Diamètre de filetage

Max: 63 mm
(2,48 in)

Min: 16 mm
(0,63 in)

Température de service

Max: 100 °C
(212 °F)

Min: -30 °C
(-22 °F)

Description

Présentation
Raccords pour conduits plastiques à sur-tressage fil d'acier disponibles en versions corps fixe (série LSRPAG) et corps pivotant (série LSRDPAG). Conçus pour un montage rapide sur conduits Tacflex/CTPAS et assurant une protection IP67 pour les installations électriques industrielles.

Matériaux / Construction de base
Écrou capuchon : Laiton avec nickelage
Maintien du conduit : PA6
Collier d'armure : Laiton
Corps de presse-étoupe : Laiton avec nickelage
Joint torique : NBR
Filetage de connexion : Métrique (EN60423) / PG (DIN 40430)
Classe de protection : IP67
Plage de température : -30 °C à +100 °C

Propriétés
  • Assemblage rapide et fiable sur conduits plastiques sur-tressés
  • Disponible en versions corps fixe ou pivotant selon les besoins d'installation
  • Compatible avec les dimensions CTPAS listées dans le tableau technique


Données techniques - Codes et dimensions (corps fixe)
Code (PG) | Code (Métrique) | PG | Filetage métrique | Mesure spirale | GL mm | B mm | C mm
LSRPAG 13-PG9 | LSRPAG 13-M16 | PG 9 | M 16 x 1,5 | CTPAS-09 | 10 | 24 | 26
LSRPAG 15-PG11 | LSRPAG 15-M16 | PG 11 | M 16 x 1,5 | CTPAS-11 | 10 | 28 | 30
LSRPAG 18-PG13,5 | LSRPAG 18-M20 | PG13,5 | M 20 x 1,5 | CTPAS-13,5 | 10 | 32 | 35
LSRPAG 21-PG16 | LSRPAG 21-M20 | PG 16 | M 20 x 1,5 | CTPAS-16 | 10 | 35 | 35
LSRPAG 28-PG21 | LSRPAG 28-M25 | PG 21 | M 25 x 1,5 | CTPAS-21 | 14 | 45 | 45
LSRPAG 34-PG29 | LSRPAG 34-M32 | PG 29 | M 32 x 1,5 | CTPAS-29 | 15 | 50 | 50
LSRPAG 42-PG36 | LSRPAG 42-M40 | PG 36 | M 40 x 1,5 | CTPAS-36 | 15 | 60 | 60
LSRPAG 54-PG42 | LSRPAG 54-M50 | PG 42 | M 50 x 1,5 | CTPAS-48 | 15 | 70 | 75
LSRPAG 54-PG48 | LSRPAG 54-M63 | PG 48 | M 63 x 1,5 | CTPAS-48 | 15 | 70 | 75

Données techniques - Codes et dimensions (corps pivotant)
Code (PG) | Code (Métrique) | PG | Filetage métrique | Mesure spirale | GL mm | B mm | C mm
LSRDPAG 13-PG9 | LSRDPAG 13-M16 | PG 9 | M 16 x 1,5 | CTPAS-09 | 10 | 24 | 26
LSRDPAG 15-PG11 | LSRDPAG 15-M16 | PG 11 | M 16 x 1,5 | CTPAS-11 | 10 | 28 | 30
LSRDPAG 18-PG13,5 | LSRDPAG 18-M20 | PG13,5 | M 20 x 1,5 | CTPAS-13,5 | 10 | 32 | 35
LSRDPAG 21-PG16 | LSRDPAG 21-M20 | PG 16 | M 20 x 1,5 | CTPAS-16 | 10 | 35 | 35
LSRDPAG 28-PG21 | LSRDPAG 28-M25 | PG 21 | M 25 x 1,5 | CTPAS-21 | 14 | 45 | 45
LSRDPAG 34-PG29 | LSRDPAG 34-M32 | PG 29 | M 32 x 1,5 | CTPAS-29 | 15 | 50 | 50
LSRDPAG 42-PG36 | LSRDPAG 42-M40 | PG 36 | M 40 x 1,5 | CTPAS-36 | 15 | 60 | 60
LSRDPAG 54-PG42 | LSRDPAG 54-M50 | PG 42 | M 50 x 1,5 | CTPAS-48 | 15 | 70 | 75
LSRDPAG 54-PG48 | LSRDPAG 54-M63 | PG 48 | M 63 x 1,5 | CTPAS-48 | 15 | 70 | 75

Caractéristiques / spécifications techniques
  • Écrou capuchon : laiton avec nickelage
  • Corps de presse-étoupe : laiton avec nickelage
  • Collier d'armure : laiton
  • Maintien du conduit : PA6
  • Joint torique : NBR
  • Classe de protection : IP67
  • Plage de température d'utilisation : -30 °C à +100 °C
  • Filetages de connexion : Métrique (EN60423) et PG (DIN 40430)
  • Disponible en versions corps fixe (série LSRPAG) et pivotant (série LSRDPAG)
  • Compatible avec les tailles de conduite CTPAS listées dans le tableau technique
