Raccord hydraulique Flexible Spiral Conduit Fittings NPT Fixed Body

filetéà bagueen laiton nickelé

Produit

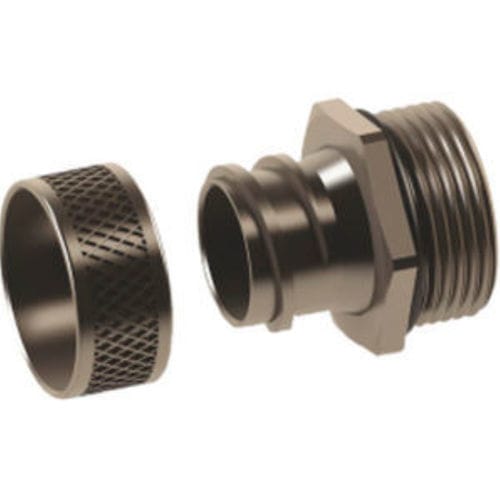

Raccord pour conduit spiralé flexible de la série MNR avec corps fixe, conçu pour des connections filetées NPT.

Matériaux et données de base

• Bague : Laiton nickelé
• Corps de presse-étoupe : Laiton nickelé
• Joint torique : NBR
• Filetage de connexion : NPT (ANSI B1.20.1)
• Indice de protection : IP54
• Plage de température : -30 °C à +100 °C

Propriétés

• Facile à assembler
• Disponible en version corps fixe ou corps pivotant
• Compatible avec les gaines OCGS, OPCGS et OPCHF

Données techniques - Dimensions (mm)
Filetage NPT | Référence | H mm | GL mm | L mm | D mm | Clé mm | E mm
1/4 in | MNR14 | 26 | 10 | 13 | 6 | 15 | 7,5 x 11,5
3/8 in | MNR 38 | 27,5 | 11,5 | 13 | 7 | 18 | 9 x 13
3/8 in | MNR 138 | 27,5 | 11,5 | 13 | 9 | 18 | 11 x 15
3/8 in | MNR 238 | 27,5 | 11,5 | 13 | 11 | 19 | 13 x 16,5
1/2 in | MNR 12 | 29 | 13 | 13 | 12 | 22 | 14 x 18
1/2 in | MNR 122 | 29 | 13 | 13 | 14 | 22 | 16 x 20
3/4 in | MNR 34 | 32 | 15 | 13 | 18 | 28 | 21 x 25
1 in | MNR 100 | 34 | 15 | 15 | 23 | 35 | 26 x 31
1 1/4 in | MNR 114 | 38 | 16 | 17 | 33,5 | 45 | 37 x 42
1 1/2 in | MNR 112 | 40 | 18 | 17 | 37 | 50 | 40 x 45
2 in | MNR 200 | 42 | 20 | 17 | 46 | 65 | 51 x 56

Caractéristiques / spécifications techniques

• Matériau (bague & corps de presse-étoupe) : Laiton nickelé
• Matériau du joint torique : NBR
• Norme de filetage : NPT (ANSI B1.20.1)
• Protection contre les intrusions : IP54
• Plage de température d'utilisation : -30 °C à +100 °C
• Versions disponibles : Corps fixe et corps pivotant
• Compatibilité : Pour utilisation avec gaines OCGS, OPCGS ou OPCHF
• Propriété principale : Facile à assembler
• Codes et dimensions fournis : Plusieurs tailles NPT avec codes MNR et dimensions détaillées H/GL/L/D/Clé/E (voir données techniques)
