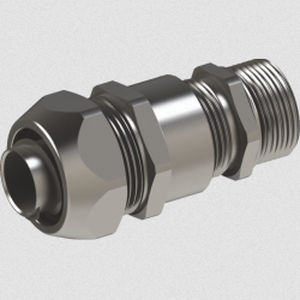

Presse-étoupe en laiton MLSRP 00

en PA6en caoutchouc nitrile butadiène (NBR)en laiton nickelé

Nom du produit
Raccord étanche pour conduit spiralé avec porte-câble

Matériaux / Composition des composants
Ecrou de fixation : Laiton nickelé
Insert de serrage : PA6
Bague d'étanchéité : TPV
Bague : Polyéthylène
Manchon (ferrule) : Aluminium / laiton
Corps de presse-étoupe : Laiton nickelé
Joint torique : NBR
Filetage de raccordement : Métrique (EN60423) / PG (DIN 40430)
Classe de protection : IP67
Plage de température : -30 °C à +100 °C

Propriétés / Caractéristiques

• Montage facile
• Versions à corps fixe ou orientable disponibles
• Tailles spéciales produites sur demande
• Compatible avec conduits spirales LGT, LGTHF, CTS et CTPS

Données techniques (filetage PG / mesures spiralées)
Code | Filetage AG | Mesure spiralée | GL mm. | B mm. | C mm. | D mm. | Câbles mm.
MLSRP 00 | PG 7 | 10 - 1/4" | 6 | 20 | 22 | 14 | 3-6,5
MLSRP 1A | PG 9 | 10 - 1/4" | 6 | 20 | 22 | 17 | 4-8
MLSRP 01 | PG 11 | 13 - 3/8" | 6 | 24 | 26 | 20 | 5-10
MLSRP 2A | PG 13,5 | 16 - 1/2" | 6,5 | 27 | 29 | 22 | 6-12
MLSRP 02 | PG 16 | 16 - 1/2" | 6,5 | 27 | 29 | 24 | 10-14
MLSRP 03 | PG 21 | 21 - 3/4" | 7 | 33 | 35 | 30 | 13-18
MLSRP 04 | PG 29 | 26 - 1" | 8 | 43 | 45 | 40 | 18-25
MLSRP 05 | PG 36 | 35 - 1 1/4" | 10 | 52 | 54 | 50 | 22-32
MLSRP 06 | PG 42 | 40 - 1 1/2" | 12 | 60 | 63 | 57 | 30-38
MLSRP 07 | PG 48 | 51 - 2" | 14 | 74 | 77 | 64 | 33-44

Données techniques (métrique corps fixe)
Code | Filetage AG | Mesure spiralée | GL mm. | B mm. | C mm. | D mm. | Câbles mm.
MLSRM 00 | M 12 x 1,5 | 10 - 1/4" | 6 | 20 | 22 | 14 | 3-6,5
MLSRM 1A | M 16 x 1,5 | 10 - 1/4" | 7 | 20 | 22 | 18 | 4-8
MLSRM 01 | M 16 x 1,5 | 13 - 3/8" | 7 | 24 | 26 | 18 | 4-8
MLSRM 02 | M 20 x 1,5 | 16 - 1/2" | 8 | 27 | 29 | 22 | 6-12
MLSRM 03 | M 25 x 1,5 | 21 - 3/4" | 8 | 33 | 35 | 27 | 4-10
MLSRM 04 | M 32 x 1,5 | 26 - 1" | 9 | 43 | 45 | 34 | 13-18
MLSRM 05 | M 40 x 1,5 | 35 - 1 1/4" | 9 | 52 | 54 | 43 | 18-25
MLSRM 06 | M 50 x 1,5 | 40 - 1 1/2" | 9 | 60 | 63 | 55 | 22-32
MLSRM 07 | M 63 x 1,5 | 51 - 2" | 14 | 74 | 77 | 68 | 33-44
MLSRM 08 | M 72 x 1,5 | 63 - 2 1/2" | 20 | 90 | 90 | 85 | 45-55
MLSRM 09 | M 75 x 1,5 | 78 - 3" | 20 | 105 | 110 | 90 | 50-63
MLSRM 10 | M 100 x 2 | 102 - 4" | 20 | 136 | 140 | 100 | 60-70

Remarque
Des versions à corps orientable sont également disponibles.

Caractéristiques techniques

• Classe de protection : IP67
• Plage de température : -30 °C à +100 °C
• Matériaux principaux : Laiton (nickelé) pour écrou et corps ; insert de serrage PA6 ; bague d'étanchéité TPV ; bague en polyéthylène ; manchon aluminium/laiton ; joint torique NBR
• Normes de filetage : Métrique (EN60423) et PG (DIN 40430)
• Versions disponibles : Corps fixe et Corps orientable
• Compatibilité : Pour conduits LGT, LGTHF, CTS ou CTPS
• Tailles spéciales : réalisables sur demande
