Raccord hydraulique Flexible Spiral Conduit Fittings Liquid Tight Female Type NPT Fixed & Swivel

filetéDINen laiton nickelé

Produit

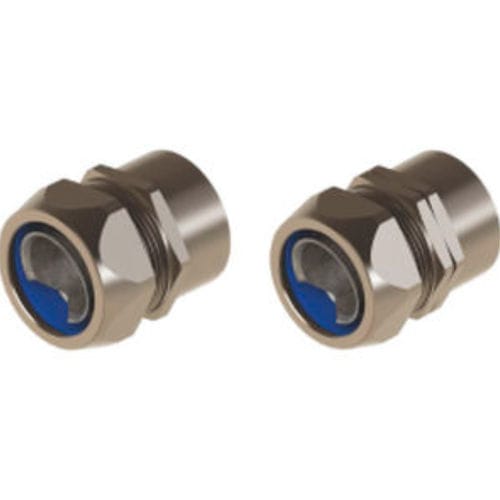

Raccords pour conduit spiralé flexible étanches aux liquides, type femelle NPT, fixe et pivotant — séries LSRND / LSRDND

Matériaux et composants

• Écrou de serrage : Laiton nickelé
• Bague : PA6
• Manchon (ferrule) : Aluminium ou laiton
• Corps de presse-étoupe : Laiton nickelé
• Joint torique : NBR

Raccordement & Protection
Filetage de connexion : Métrique (EN60423) / PG (DIN 40430)
Indice de protection : IP67 (étanche à la poussière et protégé contre l'immersion temporaire)
Plage de température : -45 °C à +105 °C

Données techniques — NPT / CORPS FIXE
Code | Filetage NPT | Mesure Spiral | GL mm. | B mm. | C mm.
LSRND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Données techniques — CORPS ROTATIF
Code | Filetage NPT | Mesure Spiral | GL mm. | B mm. | C mm.
LSRDND 00 | 1/4" | LGT10 - 1/4" | 10 | 20 | 22
LSRDND 01 | 3/8" | LGT13 - 3/8" | 11,5 | 24 | 26
LSRDND 02 | 1/2" | LGT16 - 1/2" | 13 | 27 | 29
LSRDND 03 | 3/4" | LGT21 - 3/4" | 15 | 33 | 35
LSRDND 04 | 1" | LGT27 - 1" | 15 | 43 | 45
LSRDND 05 | 1 1/4" | LGT35 - 1 1/4" | 16 | 52 | 54
LSRDND 06 | 1 1/2" | LGT40 - 1 1/2" | 18 | 60 | 63
LSRDND 07 | 2" | LGT51 - 2" | 20 | 74 | 77
LSRDND 08 | 2 1/2" | LGT63 - 2 1/2" | 20 | 90 | 90
LSRDND 09 | 3" | LGT78 - 3" | 24 | 105 | 110
LSRDND 10 | 4" | LGT102 - 4" | 30 | 136 | 140

Caractéristiques / Spécifications techniques

• Type de produit : Raccords pour conduit spiralé flexible, étanches aux liquides, type femelle, NPT, versions fixe et pivotante
• Matériau de l'écrou : Laiton nickelé
• Matériau de la bague : PA6 (polyamide 6)
• Matériau du manchon : Aluminium ou laiton
• Matériau du corps de presse-étoupe : Laiton nickelé
• Joint : NBR
• Filetages pris en charge : Métrique (EN60423) et PG (DIN 40430)
• Indice de protection : IP67
• Plage de fonctionnement : -45 °C à +105 °C
• Codes / tailles disponibles : Séries LSRND / LSRDND couvrant 1/4" à 4" avec mesures spiral LGT10 à LGT102
