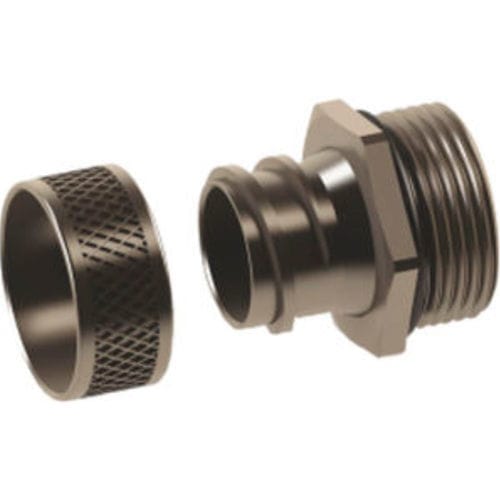

Presse-étoupe en laiton nickelé MMR 12
en caoutchouc nitrile butadiène (NBR)IP54avec protecteur spiral flex

Presse-étoupe en laiton nickelé - MMR 12 - ORTAC - en caoutchouc nitrile butadiène (NBR) / IP54 / avec protecteur spiral flex
Presse-étoupe en laiton nickelé - MMR 12 - ORTAC - en caoutchouc nitrile butadiène (NBR) / IP54 / avec protecteur spiral flex
Presse-étoupe en laiton nickelé - MMR 12 - ORTAC - en caoutchouc nitrile butadiène (NBR) / IP54 / avec protecteur spiral flex - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de ORTAC

Caractéristiques

Matériau
en caoutchouc nitrile butadiène (NBR), en laiton nickelé
Niveau de protection
IP54
Autres caractéristiques
à filetage PG, métrique, avec protecteur spiral flex, à filetage, pivotant
Diamètre du cable

Min: 6 mm
(0,24 in)

Max: 46 mm
(1,81 in)

Diamètre de filetage

Min: 12 mm
(0,47 in)

Max: 63 mm
(2,48 in)

Température de service

Min: -30 °C
(-22 °F)

Max: 100 °C
(212 °F)

Description

Nom du produit
Raccord pour conduit spiralé flexible — Corps fixe série MMR

Informations générales
Bague : Laiton nickelé
Corps de presse-étoupe fixe : Laiton nickelé
Joint torique : NBR
Filetage de connexion : Métrique (EN60423) / PG (DIN 40430)
Indice de protection : IP54
Plage de température : -30 °C +100 °C
Assemblage : Facile à monter
Versions : Corps fixe ou corps pivotant
Compatibilité : Compatible avec les conduits OCGS, OPCGS ou OPCHF

Données techniques - Pas métrique / PG Corps fixe
Filetage | Code | H mm. | GL mm. | L mm. | D mm. | Clé mm. | E mm.
M 12 x 1,5 | MMR 12 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
M 16 x 1,5 | MMR 16 | 24 | 8 | 13 | 7 | 20 | 9 x 13
M 16 x 1,5 | MMR 116 | 26 | 10 | 13 | 9 | 20 | 11 x 15
M 20 x 1,5 | MMR 20 | 26 | 10 | 13 | 12 | 22 | 14 x 18
M 20 x 1,5 | MMR 120 | 26 | 10 | 13 | 14 | 22 | 16 x 20
M 25 x 1,5 | MMR 25 | 27 | 10 | 13 | 18 | 28 | 21 x 25
M 32 x 1,5 | MMR 32 | 31 | 12 | 15 | 23 | 35 | 26 x 31
M 40 x 1,5 | MMR 40 | 36 | 14 | 17 | 33,5 | 45 | 37 x 42
M 50 x 1,5 | MMR 50 | 36 | 14 | 17 | 37 | 55 | 40 x 45
M 63 x 1,5 | MMR 63 | 36 | 14 | 17 | 46 | 65 | 51 x 56

PG 7 | MPR 7 | 24 | 8 | 13 | 6 | 15 | 7,5 x 11,5
PG 9 | MPR 9 | 24 | 8 | 13 | 7 | 17 | 9 x 13
PG 11 | MPR 11 | 26 | 10 | 13 | 9 | 20 | 11 x 15
PG 13,5 | MPR 13,5 | 26 | 10 | 13 | 12 | 22 | 14 x 18
PG 16 | MPR 16 | 26 | 10 | 13 | 14 | 24 | 16 x 20
PG 21 | MPR 21 | 27 | 10 | 13 | 18 | 30 | 21 x 25
PG 29 | MPR 29 | 31 | 12 | 15 | 23 | 40 | 26 x 31
PG 36 | MPR 36 | 36 | 14 | 17 | 33,5 | 50 | 37 x 42
PG 42 | MPR 42 | 36 | 14 | 17 | 37 | 60 | 40 x 45
PG 48 | MPR 48 | 36 | 14 | 17 | 46 | 65 | 51 x 56

Caractéristiques / Spécifications techniques
  • Matériau - Bague : Laiton nickelé
  • Matériau - Corps de presse-étoupe fixe : Laiton nickelé
  • Matériau du joint torique : NBR
  • Normes de filetage : Métrique (EN60423) et PG (DIN 40430)
  • Indice de protection : IP54
  • Plage de température de fonctionnement : -30 °C à +100 °C
  • Montage : Facile à monter
  • Versions disponibles : Corps fixe et corps pivotant
  • Conduits compatibles : OCGS, OPCGS, OPCHF
  • Tableau dimensionnel détaillé inclus ci-dessus (Filetage, Code, H, GL, L, D, Clé, E)
