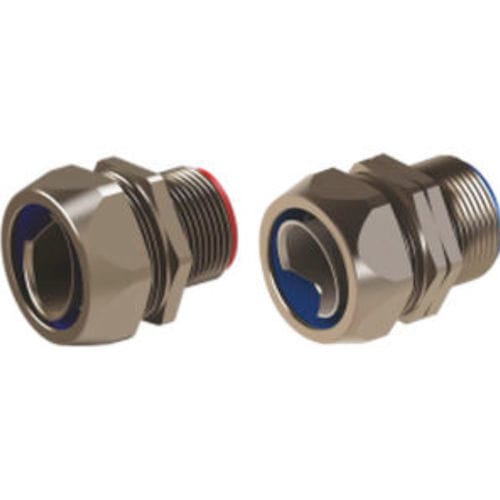

Connecteur de gaine flexible LSRN series

Produit
Raccords pour conduit spiralé flexible destinés aux connexions NPT étanches. Disponibles en versions Corps fixe (série LSRN) et Corps pivotant (série LSRDN), compatibles avec les conduits spirales LGT, CTS et CTPS.

Matériaux et composants

• Écrou de serrage : Laiton, nickelé
• Anneau : PA6
• Cône (ferrule) : Aluminium ou laiton
• Corps de presse-étoupe : Laiton, nickelé
• Joint torique : NBR

Principales caractéristiques

• Filetage de connexion : NPT ANSI B1.20.1
• Indice de protection : IP67 (étanche)
• Température de fonctionnement : -45 °C à +105 °C
• Montage facile
• Versions : Corps fixe (LSRN) et Corps pivotant (LSRDN)
• Compatible avec conduits LGT, CTS et CTPS

Codes et dimensions (Corps fixe)
En-tête: Code | Filetage AG NPT | Référence spirale | GL mm | B mm | C mm
LSRN 00 | 1/4 in | LGT10 - 1/4 in | 10 | 20 | 22
LSRN 01 | 3/8 in | LGT13 - 3/8 in | 11.5 | 24 | 26
LSRN 02 | 1/2 in | LGT16 - 1/2 in | 13 | 27 | 29
LSRN 03 | 3/4 in | LGT21 - 3/4 in | 15 | 33 | 35
LSRN 04 | 1 in | LGT27 - 1 in | 15 | 43 | 45
LSRN 05 | 1 1/4 in | LGT35 - 1 1/4 in | 16 | 52 | 54
LSRN 06 | 1 1/2 in | LGT40 - 1 1/2 in | 18 | 60 | 63
LSRN 07 | 2 in | LGT51 - 2 in | 20 | 74 | 77
LSRN 08 | 2 1/2 in | LGT63 - 2 1/2 in | 20 | 90 | 90
LSRN 09 | 3 in | LGT78 - 3 in | 24 | 105 | 110
LSRN 10 | 4 in | LGT102 - 4 in | 30 | 136 | 140

Codes et dimensions (Corps pivotant)
En-tête: Code | Filetage AG NPT | Référence spirale | GL mm | B mm | C mm
LSRDN 00 | 1/4 in | LGT10 - 1/4 in | 10 | 20 | 22
LSRDN 01 | 3/8 in | LGT13 - 3/8 in | 11.5 | 24 | 26
LSRDN 02 | 1/2 in | LGT16 - 1/2 in | 13 | 27 | 29
LSRDN 03 | 3/4 in | LGT21 - 3/4 in | 15 | 33 | 35
LSRDN 04 | 1 in | LGT27 - 1 in | 15 | 43 | 45
LSRDN 05 | 1 1/4 in | LGT35 - 1 1/4 in | 16 | 52 | 54
LSRDN 06 | 1 1/2 in | LGT40 - 1 1/2 in | 18 | 60 | 63
LSRDN 07 | 2 in | LGT51 - 2 in | 20 | 74 | 77
LSRDN 08 | 2 1/2 in | LGT63 - 2 1/2 in | 20 | 90 | 90
LSRDN 09 | 3 in | LGT78 - 3 in | 24 | 105 | 110
LSRDN 10 | 4 in | LGT102 - 4 in | 30 | 136 | 140

Caractéristiques techniques

• Écrou de serrage : Laiton, nickelé
• Matériau de l'anneau : PA6
• Cône (ferrule) : Aluminium ou laiton
• Corps de presse-étoupe : Laiton, nickelé
• Matériau du joint torique : NBR
• Norme filetage : NPT ANSI B1.20.1
• Indice de protection : IP67
• Plage de température : -45 °C à +105 °C
• Versions : LSRN (fixe) et LSRDN (pivotant)
• Conduits compatibles : LGT, CTS, CTPS
• Montage : Rapide et simple
