Stéréomicroscope optique SMZ745

d'inspectionpour la recherche en matériauxindustriel

Présentation

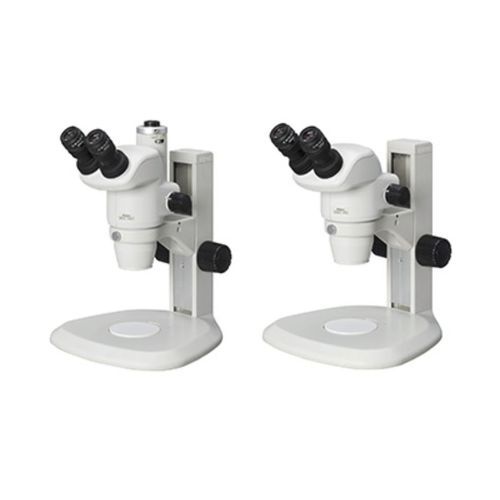

Les stéréomicroscopes SMZ745T (trinoculaire) et SMZ745 offrent un rapport de zoom optique de 7,5:1 et une distance de travail standard de 115 mm. Ils sont conçus pour la recherche sur les matériaux et les contrôles industriels en ligne, permettant l'observation stéréo et, pour le modèle SMZ745T, l'acquisition d'images numériques.

Applications

• Analyse de défaillances et vérification des modes de défaillance
• Inspection des surfaces de composants, détection de fissures et études de corrosion
• Examen de matériaux composites et textiles
• Contrôle de pièces usinées pour l'aéronautique, le bâtiment et d'autres applications industrielles

Têtes optiques et imagerie
SMZ745T : tête trinoculaire avec port caméra intégré (monture C 0,55x) compatible avec CCD 2/3" ou plus petits pour l'imagerie numérique tout en conservant la vision stéréo. SMZ745 : tête binoculaire offrant les mêmes performances optiques et la même distance de travail. Les deux modèles acceptent plusieurs oculaires et objectifs auxiliaires pour adapter le grossissement et la distance de travail.

Points clés

• Rapport de zoom optique 7,5:1 pour un choix de grossissement continu
• Distance de travail standard de 115 mm (avant usage d'objectifs auxiliaires)
• Système optique Greenough pour observation stéréoscopique
• Conception fonctionnelle et robuste avec traitements de surface spécifiques
• Assemblages étanches à l'air (SMZ745) pour réduire la contamination interne
• Revêtement ESD pour limiter les risques électrostatiques sur les échantillons
• Revêtement interne anti-moisissure pour environnements humides
• Cinq objectifs auxiliaires disponibles pour étendre les options de grossissement et de distance de travail

Caractéristiques techniques

• Système optique : Système optique Greenough
• Grossissement total : 3,35–300× (selon oculaire et objectif auxiliaire)
• Ratio de zoom : environ 7,5:1
• Plage de zoom : 0,67–5×
• Tube vertical / port caméra : Monture C intégrée 0,55× (F.N. 11), compatible avec capteurs CCD 2/3" ou plus petits
• Tube oculaire : Type fixe
• Inclinaison oculaire : 45°
• Réglage de la distance interpupillaire : 52–75 mm
• Oculaires (avec réglage dioptrique) : C‑W 10×B (F.N. 22), C‑W 15× (F.N. 16), C‑W 20× (F.N. 12,5), C‑W 30× (F.N. 7)
• Objectifs auxiliaires disponibles : G‑AL 0,5× (D.T. 211 mm), G‑AL 0,7× (D.T. 150 mm), G‑AL 1,5× (D.T. 61 mm), G‑AL 2× (D.T. 43,5 mm)
• Distance de travail : 115 mm (standard, avant tout objectif supplémentaire)
• Protections environnementales : revêtement ESD, revêtement interne anti-moisissure, assemblages étanches à l'air (SMZ745)
