Composant optique pour fibres optiques LV series

opto-mécaniquemodulable

Présentation
Gamme de composants modulaires d'éclairage et d'épi‑illuminateurs universels pour microscopes composés industriels Nikon série LV. La page résume les solutions halogène, fibre, LED et fluorescence, ainsi que la compatibilité avec les microscopes droits LV.

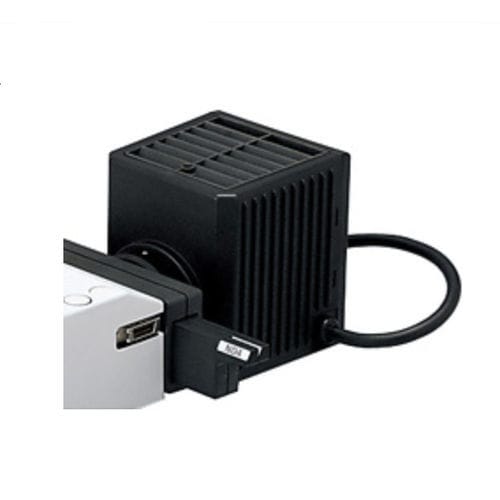

Illuminateur halogène
Porte‑lampe halogène haute intensité 12 V / 50 W : LV‑LH50PC. Bien que nominalement 12 V / 50 W, la sortie lumineuse est équivalente ou supérieure à certaines sources 12 V / 100 W. La faible consommation favorise un design compact et réduit la défocalisation due à la chaleur.

Éclairage par fibre

• Illuminateur précentré HG à fibre — Intensilight (pour LV‑UEPI2 / LV‑UEPI2A).
• Aucun recentrage ni réglage de mise au point nécessaire après remplacement de la lampe.
• La source peut être placée à distance pour diminuer la chaleur et le bruit électrique au niveau du microscope.
• Six niveaux d'intensité (3 %–100 %) et obturateur intégré.
• Durée de vie moyenne de la lampe ≈ 2000 heures pour réduire remplacements et coûts d'exploitation.
• Variant motorisé recommandé pour LV150NA et LV100NDA.
• Contrôle : télécommande optionnelle ou pilotage PC via le logiciel Nikon NIS‑Elements.

D-LEDI — Système d’éclairage LED pour fluorescence
D‑LEDI est une source LED dédiée à la fluorescence pour microscopes droits industriels manuels Nikon. Équipée de LED haute puissance dans quatre bandes de longueurs d'onde (385 nm, 488 nm, 550 nm et 621 nm). Commande via pad ergonomique ou PC (NIS‑Elements). Longue durée de fonctionnement sans lampes consommables ; adaptée à l’observation à forts grossissements si les vibrations du système sont faibles. Optimisé pour ECLIPSE LV150N et LV100ND.

Épi‑illuminateurs universels
LV-UEPI-N
Épi‑illuminateur universel prenant en charge :

• Fond clair
• Fond noir
• Polarisation simple
• DIC (Contraste interférentiel différentiel)
• Interférométrie à double faisceau

LV-UEPI2
Optique avancée pour une grande variété de méthodes d'observation : fond clair, fond noir, polarisation simple, observation avec compensateur rouge de premier ordre, DIC, épifluorescence (excitation UV possible), épifluorescence polarisée UV et interférométrie à double faisceau. Maintien automatique des paramètres d'éclairage optimaux (diaphragme d'ouverture, obturateur, filtres incluant diffuseur et filtre ND) pour permettre à l'opérateur de se concentrer sur l'observation.

LV-UEPI2A (Motorisé)
Épi‑illuminateur universel motorisé : tourelle de changement d'éclairage, diaphragme d'ouverture et réglage de la tension d'illumination motorisés pour reproduire précisément les conditions d'éclairage et garantir une capture d'image cohérente. L'ouverture est optimisée automatiquement selon l'objectif et la technique, avec possibilité d'override manuel. En configuration avec le contrôleur LV‑ECON E, le réglage est accessible depuis le contrôleur ou un PC connecté.

Illuminateur LED
LV-EPILED
Illuminateur LED blanc optimisé pour l'observation en fond clair. Conception compacte et légère. Alimentation et commande via le contrôleur fourni ; pilotage externe possible par LV‑ECON E. Tous les illuminateurs décrits sont conçus pour la série LV.

Caractéristiques techniques / points clés

• Famille : composants modulaires d'éclairage pour microscopes composés industriels Nikon (série LV).
• LV‑LH50PC : 12 V / 50 W nominal ; luminosité comparable ou supérieure à 12 V / 100 W ; réduction de la défocalisation thermique ; faible consommation.
• Intensilight HG (fibre) : précentré, 6 niveaux d'intensité (3 %–100 %), obturateur intégré, durée de vie ≈ 2000 h ; contrôle à distance ou par PC ; variante motorisée disponible.
• D‑LEDI : LED pour fluorescence sur quatre longueurs d'onde (385, 488, 550, 621 nm) ; longue durée de vie ; contrôle PC ou pad ; optimisé pour LV150N et LV100ND.
• LV‑UEPI‑N : modes pris en charge — fond clair, fond noir, polarisation, DIC, interférométrie à double faisceau.
• LV‑UEPI2 : optimisation automatique du diaphragme, de l'obturateur et des filtres ; supporte fond clair/obscur, polarisation, DIC, épifluorescence (UV possible), épifluorescence polarisée UV, interférométrie à double faisceau.
• LV‑UEPI2A : tourelle motorisée, diaphragme motorisé et contrôle d'éclairage motorisé ; compatible LV‑ECON E et pilotage PC.
• LV‑EPILED : source LED blanche pour fond clair, compacte et légère ; contrôle externe via LV‑ECON E.
• Compatibilité recommandée : microscopes série LV (ex. LV150NA, LV100NDA, LV100ND, LV150N) ; compatibilité partielle avec certains modèles ECLIPSE selon la configuration.
