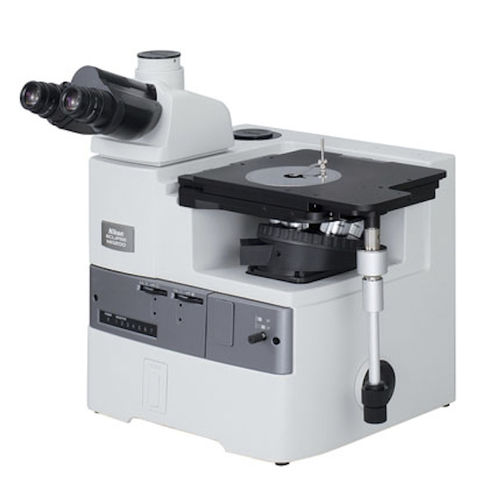

Microscope métallographique ECLIPSE MA200

pour la recherche en matériauxindustrielpour ligne de production

Présentation
L'ECLIPSE MA200 LED est un microscope inversé métallurgique conçu pour l’inspection optique en contraste épiscopique associé à des accessoires d’imagerie numérique. Il s’adresse à la R&D matériaux, à l’inspection en production et au contrôle qualité métallurgique en environnement industriel, et accepte des échantillons variés (sections montées en résine, composants de grande taille).

Design ergonomique
Les commandes situées à l’avant et le tube oculaire à angle variable réduisent la fatigue d’utilisation. La platine accepte plusieurs plaques d’ouverture et divers porte-échantillons ; des curseurs optiques facilitent la détermination de la taille des grains et les mesures linéaires. L’accès aux commandes et à la maintenance est optimisé pour les flux de laboratoire et de production.

Modules Taille de Grains et Fonte
Avec le logiciel NIS-Elements, le système réalise des analyses de taille de grain conformes aux normes (JIS G0551, ASTM E112-13, E1382-97, ISO 643, GB/T 6394). L’analyse de fonte permet la détection, la mesure et la classification du graphite selon JIS G5502, ASTM A247-06 et ISO945-1. Les résultats s’intègrent aux routines de capture et de mesure pour des rapports traçables.

Points clés

• Compatibilité Digital Sight : Intégration avec les caméras Digital Sight et NIS-Elements pour capture, mesure et analyse haute définition.
• Optiques Nikon CFI60 / CFI60-2 : Objectifs avec correction des aberrations chromatiques pour une imagerie précise.
• Accessoires modulaires : Tourelles manuelles/ motorisées, lampes LED C-LL-I, platines et options polarisation adaptables selon la méthode d’observation.

Fonctions / modules inclus ou optionnels

• Méthodes d’observation : Brightfield, Darkfield, Simple Polarizing, DIC.
• Compatibilité optique : CFI60 / CFI60-2.
• Imagerie & logiciel : Conçu pour s’intégrer aux caméras Nikon Digital Sight et au logiciel NIS-Elements pour capture, mesures et analyses (taille de grain, fonte, etc.).

Caractéristiques techniques (extrait)

• Modèle : ECLIPSE MA200 LED
• Mécanisme de mise au point : Tourelle de mise au point (platine fixe). Réglage coaxial macro/micro avec couple ajustable ; course macrométrique 4.0 mm/tour, micrométrique 0.1 mm/tour.
• Éclairage : Lampe C-LL-I LED avec prévention des reflets et filtre UV intégré. Diaphragmes de champ et d’ouverture réglables et centrables. Bloc polariseur sélectionnable (avec/sans lame 1/4).
• Distribution lumineuse : Tube oculaire / port arrière : 100/0 ou 55/45.
• Optique : Système CFI60 / CFI60-2.
• Méthodes d’observation : Brightfield / Darkfield / Simple Polarizing / DIC.
• Tourelles : MA-N7-I, LV-NU5IN, LV-NU5A (option motorisée).
• Platine : MA2-SR mécanique (poignée X/Y flexible). Dim. : 295 × 215 mm. Course : 50 × 50 mm.
• Oculaire trinoculaire : Seidentopf, réglage interpupillaire 50–75 mm.
• Alimentation : 100–240 V, 50–60 Hz. Consommation : 1.2 A / 75 W.
• Poids : env. 25 kg (selon configuration).
• Options : Tourelle d’agrandissement intermédiaire (1×, 1.5×, 2×) avec détection d’état ; réticules MA2-GR, grille 20 traits 0,5 mm, MA2-MR (5–100× en µm).
