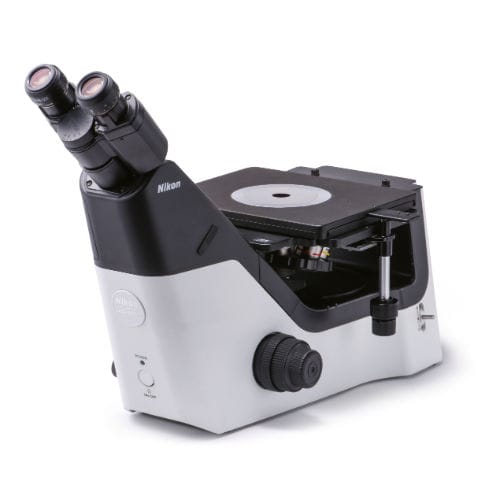

Microscope métallographique ECLIPSE MA100N

industrielde laboratoirepour l'analyse de matériau

Présentation
Le Nikon ECLIPSE MA100N est un microscope métallographique inversé, compact et modulaire, conçu pour les techniques de contraste épiscopique et l'intégration d'appareils d'imagerie numérique. Il s'adresse à l'inspection de matériaux et composants industriels ainsi qu'aux activités de R&D en métallurgie.

Optique et imagerie
Basé sur la plate-forme optique CFI60/CFI60-2 de Nikon, le MA100N fournit des images nettes aux oculaires et au port photo optionnel. La série d'objectifs TU Plan EPI assure de longs tirages et une correction avancée des aberrations chromatiques grâce aux éléments Phase Fresnel et conventionnels.

Imagerie numérique
Compatible avec les caméras Nikon Digital Sight, les images capturées sont traitées et analysées via le logiciel NIS-Elements pour l'acquisition, l'organisation et l'analyse des images métallurgiques.

Points clefs du produit

• Microscope métallographique inversé avec éclairage épiscopique pour inspection des matériaux.
• Série optique CFI60-2 (éléments Phase Fresnel + éléments conventionnels) pour réduction des aberrations chromatiques.
• Éclairage LED interne dédié avec condenseur intégré et emplacement filtre pour éviter les effets d'ombrage.
• Conception modulaire : composants optiques sélectionnables et port photo optionnel pour caméra.
• Options de platine modulaires : platine rectangulaire 3-plateaux, platine simple avec platine mécanique optionnelle et divers porte-échantillons.

Fonctions clefs

• Éléments de lentille Phase Fresnel CFI60-2 combinés à des éléments conventionnels pour minimiser les aberrations chromatiques et la distorsion des couleurs.
• Objectifs à longue distance de travail en standard pour faciliter l'ajout d'accessoires et le confort d'inspection.
• Éclairage LED intégré avec condenseur (commande par levier) et alimentation interne.
• Tube binoculaire Siedentopf intégré incliné à 45° avec réglage interpupillaire 50–75 mm ; rapport oculaire/port configurable.
• Modules logiciels NIS-Elements optionnels pour analyse métallurgique (granulométrie, analyse de la fonte) conformes aux normes JIS/ASTM/ISO/GB/T.

Composants modulaires et accessoires

• Objectifs sélectionnables, ports photo et adaptateurs caméra selon les applications.
• Troisième chemin optique optionnel vers un port photo compatible Nikon Digital Sight ; analyse d'image via NIS-Elements.
• Inserts de platine et porte-échantillons pour différentes tailles et formes d'échantillons ; platine mécanique amovible disponible.

Spécifications (tableau)
Optiques : Système CFI60 / CFI60-2
Image d'observation : Image renversée
Méthode d'observation : Fond clair et polarisation (avec set MA P/A polariseur/analysateur optionnel)
Mise au point : Tourelle de mise au point (platine fixe) ; réglage coaxial grossier/fin avec course 8,5 mm (réglage grossier ~37,7 mm par tour, réglage fin ~0,2 mm par tour)
Tourelle : Tourelle 5 positions pour fond clair
Platine : MA-SR-N platine rectangulaire 3-plateaux N : course 50×50 mm (inclut inserts ø20 mm et ø40 mm et poignée de contrôle coaxiale côté droit). Le design 3-plateaux permet de déplacer toute la surface. Inserts optionnels : MA-SRSH1 (ø15 mm) et MA-SH3 (réglable 2–32 mm).
Platine (simple) : MA-SP-N platine simple N : 188×310 mm (inclut deux inserts : acrylique ø30 mm ; ouverture en croissant pour rotation des objectifs volumineux). Accepte platine mécanique TI-SM.
Option platine mécanique : TS2-S-SM : course 126 × 78 mm ; poignée fixable à droite ou à gauche. Porte-échantillons optionnels : MA-SH1-N (ø15 mm), MA-SH2-N (ø30 mm), C-S-HU (réglable 30–65 mm).
Illumination : Source LED blanche à alimentation interne, condenseur intégré (levier), possibilité d'insérer filtre ø25 mm
Corps binoculaire : Siedentopf intégré, inclinaison 45°, réglage interpupillaire 50–75 mm, port caméra amovible ; rapport oculaire/port configurable
Consommation électrique (max.) : 15 W
Dimensions externes : 229 × 551 × 404 mm (L × P × H)
Poids : Environ 10 kg

Caractéristiques / spécifications techniques

• Modèle : ECLIPSE MA100N
• Système optique : CFI60 / CFI60-2
• Observation : Image renversée ; fond clair et polarisation optionnelle
• Mise au point : Plage de course 8,5 mm, réglage coaxial grossier/fin
• Tourelle : 5 positions
• Options de platine : MA-SR-N, MA-SP-N, TS2-S-SM
• Éclairage : LED blanche interne avec condenseur et emplacement filtre
• Compatibilité caméra : Nikon Digital Sight ; prise en charge NIS-Elements
• Alimentation : 15 W max • Dimensions : 229 × 551 × 404 mm • Poids : ~10 kg
