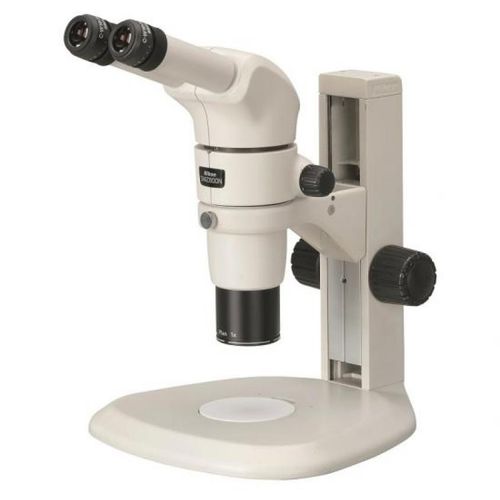

Stéréomicroscope optique SMZ800N

pour le contrôle qualitépour l'industrie automobilepour semi-conducteur

Présentation Le SMZ800N est un stéréomicroscope à zoom optique 8:1 (1×–8×) conçu pour l’inspection industrielle, l’analyse de défaillance et la recherche en matériaux. Il fournit des images nettes sur toute la plage de zoom et peut être utilisé sur poste de travail ou intégré à une machine.

Domaines d'application

• Analyse de défaillance et recherche de causes sur composants électroniques
• Inspection de surface, détection de fissures et de corrosion
• Contrôle qualité pour secteurs aéronautique, automobile, électronique et construction
• Examen de matériaux, composites et textiles

Points forts

• Zoom optique 8:1 offrant une large couverture de grossissement et un grand champ d'observation (1–8×)
• Netteté d’image homogène et aberration chromatique minimale avec objectifs Plan Apo WF et ED Plan WF
• Grand champ à faible grossissement et performances fiables à fort grossissement pour QA et intégration
• Compatibilité avec les caméras Nikon Digital Sight et large choix d’options d’éclairage incident/transmis et de statifs
• Conception ergonomique : tubes d’observation inclinables et commandes adaptées à l’opérateur

Fonctions clés

• Tourelle porte-objectifs double permettant d’étendre la plage de grossissement sans déplacer l’échantillon ; vue verticale sur axe pour imagerie en plan de trous ou structures de broches
• Huit objectifs disponibles (Plan Apo 0,5×/WF; Plan Apo 0,75×/WF; Plan Apo 1×/WF; ED Plan 1,5×/WF; ED Plan 2×/WF; Plan 1×; ED Plan 0,75×; Achro 0,5×) pour contrôle de la profondeur de champ et grandes distances de travail
• Plusieurs oculaires (C-W10×B, C-W15×, C-W20×, C-W30×) et options de tubes (binoculaire, trinoculaire, trinoculaire inclinable)
• Large compatibilité d’accessoires pour caméras, éclairages et statifs

Spécifications Système optique : Type optiques parallèles (type zoom)
Ratio de zoom : 8:1
Plage de zoom : 1–8× (positions 1/2/3/4/6/8×)
Grossissement total : 5–480× (selon oculaire et objectifs) ; avec éclairage épiscopique coaxial : 22,5–540×
Tubes : Inclinaison oculaire : 20° (P-B binoculaire) / 15° (P-TL100 trinoculaire) / 0°–30° (P-TERG100 / P-TERG50 trinoculaire inclinable)
Oculaires : C-W10×B (F.N. 22), C-W15× (F.N. 16), C-W20× (F.N. 12,5), C-W30× (F.N. 7)
Objectifs : Plan Apo 0,5×/WF; Plan Apo 0,75×/WF; Plan Apo 1×/WF; ED Plan 1,5×/WF; ED Plan 2×/WF; Plan 1×; ED Plan 0,75×; Achro 0,5×
Distance de travail : 78 mm (avec Plan 1×)
Poids (env.) : 6,8 kg (avec tube binoculaire P-B + statif C-PSN)

Caractéristiques techniques

• Modèle : SMZ800N
• Système optique : Optiques parallèles (type zoom)
• Ratio de zoom : 8:1
• Plage de zoom : 1–8×
• Exemple de grossissement total : 5–480× (selon combinaison oculaire/objectif)
• Distance de travail typique : 78 mm (avec Plan 1×)
• Poids approximatif : 6,8 kg (configuration courante)
