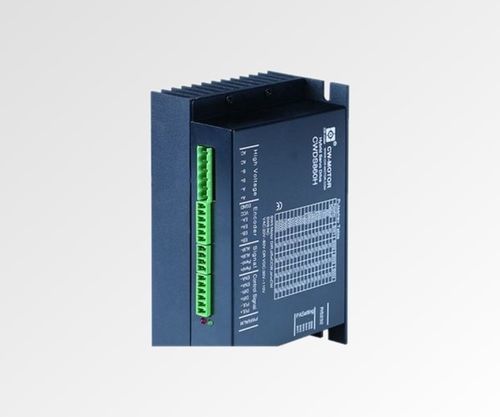

Servo-variateur DC CWDS860H

ACbiphasépas à pas 2 phases

Aperçu du produit
Le CWDS860H est un driver pas à pas servo en boucle fermée 2 phases, supportant jusqu'à 8 A et une large plage d'alimentation (20–90 VAC ou 24–110 VDC). Le boîtier de 108 x 100 x 60 mm optimise la dissipation thermique pour les applications industrielles de contrôle de mouvement en boucle fermée.

Points clés

• Contrôle en boucle fermée — pas d'étapes manquées
• Large plage de tension : 20–90 VAC ou 24–110 VDC
• Courant de sortie : 8 A
• DSP 32 bits avec algorithme de contrôle vectoriel
• Amélioration de vitesse d'environ 30 % par rapport à la génération précédente
• Boîtier compact 108 x 100 x 60 mm

Fiche rapide / spécifications
Phases — 2
Courant de sortie (A) — 0–8.0
Tension d'entrée — 20–90 VAC ou 24–110 VDC
Micropas — 51200 pas/tr
Dimensions (mm) — 108 x 100 x 60
Signal de commande — Impulsion / Direction

Spécifications complètes
Tension d'entrée — 20–90 VAC ou 24–110 VDC
Courant de sortie — 0–8 A
Résolution encodeur — 1000 PPR
Signal de commande — Impulsion/Direction ou CW/CCW
Fréquence d'impulsion — 0–200 kHz
Processeur — DSP 32 bits
Dimensions — 108 x 100 x 60 mm
Poids — 0.9 kg

Plan mécanique
Plan mécanique fourni pour référence de montage et dimensions (boîtier 108 x 100 x 60 mm).

Caractéristiques techniques

• Modèle : CWDS860H
• Marque : NEOTON MOTOR
• Type : driver pas à pas servo en boucle fermée 2 phases
• Courant de sortie : jusqu'à 8.0 A
• Tension d'entrée : 20–90 VAC ou 24–110 VDC
• Micro-pas : 51200 pas/tr
• Résolution encodeur : 1000 PPR
• Signaux de commande : Impulsion/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits avec algorithme de contrôle vectoriel
• Performance : ~30 % d'amélioration de vitesse vs génération précédente
• Dimensions boîtier : 108 x 100 x 60 mm
• Poids : 0.9 kg
