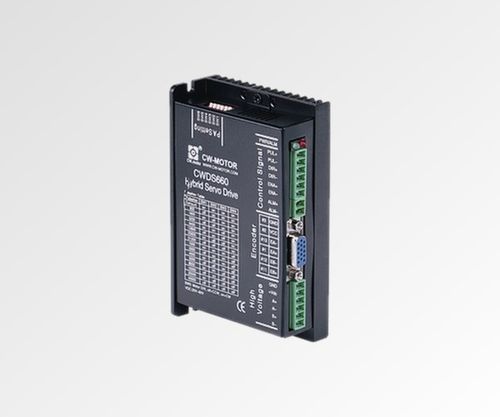

Servo-variateur DC CWDS660

biphasépas à pas 2 phasesavec encodeur

Aperçu produit
Le CWDS660 est un servodrive pas-à-pas à boucle fermée 2 phases conçu pour lever les limites des systèmes pas-à-pas en boucle ouverte. Il prend en charge jusqu'à 6 A sous 20-60 VDC et utilise un DSP 32 bits avec commande vectorielle pour éliminer les pertes de pas, réduire la génération de chaleur et améliorer la vitesse d'environ 30 %. Le réglage vectoriel d'usine supprime la nécessité de réglages paramétriques.

Points clés

• Commande en boucle fermée — pas de pertes de pas
• DSP 32 bits avec algorithme de commande vectorielle
• Amélioration de vitesse ≈ 30 % par rapport à la boucle ouverte
• Réduction de la génération de chaleur
• Aucun réglage paramétrique requis
• Format compact 118 x 75 x 34 mm

Caractéristiques rapides

• Phase : 2
• Courant de sortie (A) : 0–6,0 (classé jusqu'à 6 A)
• Tension d'entrée (VDC) : 20–60
• Résolution microstep : 51 200 pas/tr
• Résolution encodeur : 1000 PPR
• Poids : 0,255–0,3 kg
• Dimensions (mm) : 118 x 75 x 34

Spécifications électriques
Tension d'entrée : 20–60 VDC
Courant de sortie : 0–6 A
Résolution encodeur : 1000 PPR
Signal de commande : Pulse/Direction ou CW/CCW
Fréquence d'impulsion : 0–200 kHz
Processeur : DSP 32 bits
Dimensions : 118 x 75 x 34 mm
Poids : 0,255–0,3 kg

Plan mécanique
Plan mécanique disponible pour le CWDS660 (schéma/illustration présentés sur la fiche produit).

Caractéristiques / spécifications techniques

• Modèle : CWDS660
• Phase : 2
• Tension d'entrée : 20–60 VDC
• Courant de sortie : 0–6 A (classé jusqu'à 6 A)
• Résolution microstep : 51 200 pas/tr
• Résolution encodeur : 1000 PPR
• Types de signal de commande : Pulse/Direction ou CW/CCW
• Fréquence maximale des impulsions : 0–200 kHz
• Processeur : DSP 32 bits
• Performance : ≈ 30 % d'amélioration de vitesse vs boucle ouverte, réduction de la génération de chaleur
• Format / Dimensions : 118 x 75 x 34 mm
• Poids : indiqué 0,255 kg (fiche) et 0,3 kg (spécifications complètes)
• Aucun réglage paramétrique requis (réglage usine/commande vectorielle)
