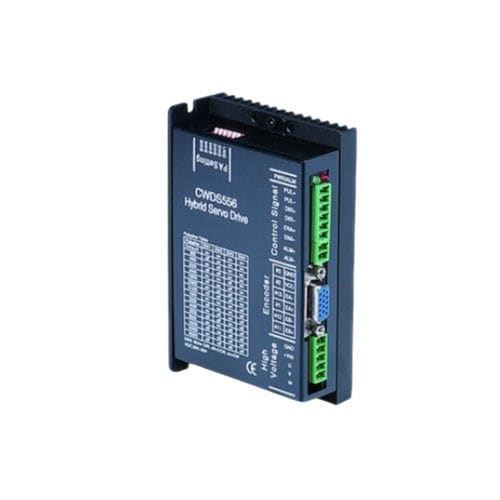

Servo-variateur triphasé CWDS556

pas à pas 3 phases20-54 Vcompact

Présentation
Le CWDS556 est un driver servo pas à pas à boucle fermée 3 phases délivrant jusqu'à 5,6 A sous 20–50 V DC. Il associe le contrôle 3 phases en boucle fermée à un processeur DSP et un contrôle vectoriel pour assurer des déplacements fluides, une grande fiabilité de positionnement et l'élimination des pas manqués dans les applications industrielles. Boîtier compact (118 x 75 x 34 mm) pour une intégration facile en armoire machine.

Points clés

• Contrôle 3 phases en boucle fermée pour un mouvement stable et fluide
• Élimine les pas manqués et améliore la précision de positionnement
• Courant de sortie jusqu'à 5,6 A
• DSP 32 bits avec algorithme de contrôle vectoriel
• Jusqu'à +30 % de performance en vitesse par rapport aux drivers comparables
• Format compact 118 x 75 x 34 mm

Spécifications rapides

• Phases : 3
• Courant de sortie (A) : jusqu'à 5,6
• Tension d'entrée (VDC) : 20 – 50
• Résolution micropas : 51 200 pas/tr
• Résolution encodeur : 1000 PPR
• Poids : 0,255 kg (fiche produit) / 0,3 kg (tableau complet)
• Dimensions (mm) : 118 x 75 x 34

Spécifications électriques
Tension d'entrée — 20–50 VDC
Courant de sortie — 0–5,6 A
Nombre de phases — 3
Résolution encodeur — 1000 PPR
Signal de commande — Pulse/Direction ou CW/CCW
Fréquence d'impulsion — 0–200 kHz
Processeur — DSP 32 bits (DSP + contrôle vectoriel)
Micropas — 51 200 pas/tr
Dimensions — 118 x 75 x 34 mm
Poids — 0,255–0,3 kg (selon source)

Plan mécanique
Plan mécanique disponible pour le CWDS556 avec cotes et emplacements de fixation pour montage en panneau ou châssis.

Caractéristiques / Spécifications techniques

• Tension d'entrée : 20–50 VDC
• Courant de sortie : jusqu'à 5,6 A
• Nombre de phases : 3
• Résolution encodeur : 1000 PPR
• Signal de commande : Pulse/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits avec contrôle vectoriel
• Résolution micropas : 51 200 pas/tr
• Dimensions : 118 x 75 x 34 mm
• Poids : 0,255 kg (fiche produit) / 0,3 kg (tableau de spécifications)
