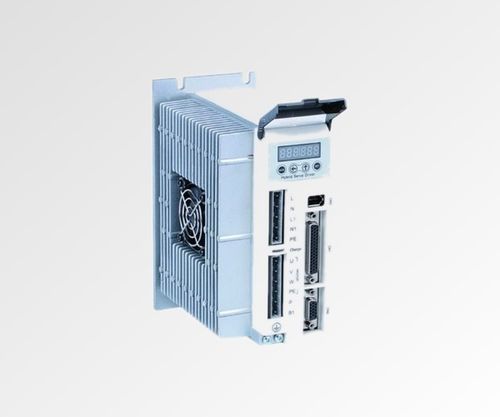

Servo-variateur 3-phases SS1106

pas à pasen boucle fermée

Présentation
Le SS1106 est un driver servo pas à pas à boucle fermée 3 phases avec alimentation secteur (70-130 VAC) dans un boîtier de 180 x 140 x 70 mm. Il prend en charge jusqu'à 6 A de courant de sortie et offre un fonctionnement 3 phases en boucle fermée, précis et adapté aux systèmes d'automatisation industrielle alimentés en courant alternatif.

Points clés

• Commande en boucle fermée 3 phases
• Alimentation secteur (70-130 VAC)
• Boîtier 180 x 140 x 70 mm
• Courant de sortie maximal 6 A
• DSP 32 bits avec algorithme de contrôle vectoriel
• Amélioration de vitesse d'environ 30% vs génération précédente

Caractéristiques rapides

• Phases : 3
• Courant de sortie (A) : 6.0
• Tension d'entrée (VAC) : 70–130
• Résolution micro-pas : 51200 pas/tr
• Dimensions (mm) : 180 x 140 x 70
• Signal de commande : Impulsion/Direction

Spécifications électriques
Tension d'entrée : 70–130 VAC
Courant de sortie : 0–6 A
Nombre de phases : 3
Résolution d'encodeur prise en charge : 1000 PPR
Modes de signal de commande : Impulsion/Direction ou Sens horaire/Sens anti-horaire (CW/CCW)
Fréquence d'impulsion : 0–200 kHz
Processeur : DSP 32 bits
Dimensions : 180 x 140 x 70 mm
Poids : 1,5 kg

Mécanique
Plan mécanique disponible indiquant les points de fixation et les dimensions du boîtier pour le SS1106 (180 x 140 x 70 mm).

Caractéristiques / Spécifications techniques

• Modèle : SS1106
• Type : driver servo pas à pas 3 phases à boucle fermée
• Tension d'entrée : 70–130 VAC
• Courant de sortie maximal : 6 A
• Résolution micro-pas : 51200 pas/tr
• Résolution d'encodeur supportée : 1000 PPR
• Modes de signal de commande : Impulsion/Direction ou CW/CCW
• Plage de fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits avec algorithme de contrôle vectoriel
• Performance : ~30% d'amélioration de vitesse vs génération précédente
• Dimensions du boîtier : 180 x 140 x 70 mm
• Poids : 1,5 kg
