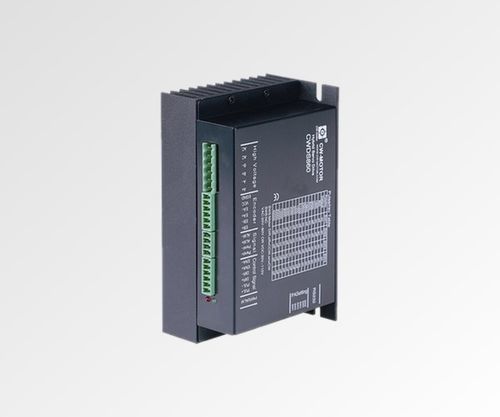

Servo-variateur biphasé CWDS860

pas à pas 2 phasesavec encodeurservocommandé

Présentation du produit
Le CWDS860 est un variateur servo pas-à-pas 2 phases en boucle fermée offrant jusqu'à 8,0 A de sortie et une alimentation AC/DC flexible (20–60 VAC ou 24–90 VDC). Le boîtier compact de 150 x 99 x 48 mm assure une dissipation thermique améliorée pour un fonctionnement prolongé en couple élevé. La commande DSP avec algorithme vectoriel garantit un positionnement précis et une réponse dynamique optimisée.

Points clés

• Contrôle en boucle fermée — pas manqués évités
• Plage d'entrée AC/DC flexible : 20–60 VAC ou 24–90 VDC
• Courant de sortie jusqu'à 8,0 A
• DSP 32 bits avec algorithme de contrôle vectoriel
• Amélioration de la vitesse d'environ 30%
• Format compact 150 x 99 x 48 mm

Spécifications rapides

• Phase : 2
• Courant de sortie : 8,0 A
• Tension d'entrée : 20–60 VAC ou 24–90 VDC
• Résolution micro-pas : 51200 pas/tr
• Poids (résumé) : 0,575 kg
• Dimensions : 150 x 99 x 48 mm

Caractéristiques électriques (tableau)
Tension d'entrée — 20–60 VAC ou 24–90 VDC
Courant de sortie — 0–8 A
Résolution encodeur — 1000 PPR
Signal de commande — Pulse/Direction ou CW/CCW
Fréquence d'impulsion — 0–200 kHz
Processeur — DSP 32 bits avec contrôle vectoriel
Dimensions — 150 x 99 x 48 mm
Poids (spécifications complètes) — 0,7 kg

Plan mécanique
Le plan mécanique est fourni pour le modèle CWDS860 (points de fixation et côtes pour montage).

Caractéristiques techniques

• Modèle : CWDS860
• Fabricant / Marque : NEOTON MOTOR
• Type d'entraînement : variateur servo pas-à-pas 2 phases en boucle fermée
• Courant de sortie maximal : 8 A
• Tension d'entrée : 20–60 VAC ou 24–90 VDC
• Résolution micro-pas : 51200 pas/tr
• Résolution encodeur : 1000 PPR
• Types de signal de commande : Pulse/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits avec algorithme de contrôle vectoriel
• Remarque performance : ≈30% d'amélioration de la vitesse (tel qu'indiqué)
• Dimensions du boîtier : 150 x 99 x 48 mm
• Poids (résumé) : 0,575 kg
• Poids (spécifications complètes) : 0,7 kg
• Le boîtier offre une dissipation thermique améliorée pour les opérations en couple élevé
• Inclut le plan mécanique pour référence de montage et dimensions
