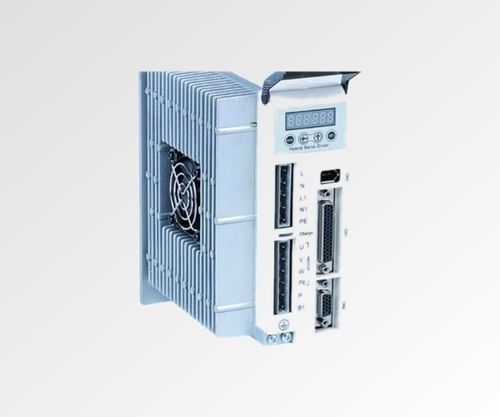

Servo-variateur 3-phases SS2206

pas à pas 3 phases110-230 Ven boucle fermée

Présentation du produit
Le SS2206 est un driver servo pas à pas en boucle fermée 3 phases conçu pour des applications industrielles internationales. Il accepte une alimentation 110–230VAC, fournit jusqu'à 6A de courant de sortie et est logé dans un boîtier compact de 180 x 140 x 70 mm. L'appareil intègre un DSP 32 bits avec contrôle vectoriel pour améliorer la réponse dynamique et prend en charge une haute résolution de micro-pas et le retour d'encodeur pour un fonctionnement précis en boucle fermée.

Points clés

• Contrôle en boucle fermée 3 phases
• Large plage d'entrée AC : 110–230VAC
• Boîtier compact : 180 x 140 x 70 mm
• Courant de sortie jusqu'à 6A (0–6A)
• DSP 32 bits avec algorithme de contrôle vectoriel
• Amélioration de vitesse d'environ 30 % (revendication fabricant)

Spécifications rapides

• Phases : 3
• Courant de sortie (A) : 6.0 (spécification clé) / 0–6A (table des spécifications électriques)
• Tension d'entrée (VAC) : 110–230
• Résolution micro-pas : 51200 pas par tour
• Résolution encoder : 1000 PPR
• Poids : 1,395 kg (fiche produit) / 1,5 kg (table des spécifications électriques)
• Dimensions (mm) : 180 x 140 x 70

Spécifications électriques

• Tension d'entrée : 110–230VAC
• Courant de sortie : 0–6A
• Nombre de phases : 3
• Résolution encodeur : 1000 PPR
• Signal de commande : Impulsion/Direction ou CW/CCW
• Fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits
• Dimensions : 180 x 140 x 70 mm
• Poids : 1,5 kg

Plan mécanique
Le plan mécanique est disponible pour le SS2206; se référer aux images produit pour le dessin de cotes.

Caractéristiques / Spécifications techniques

• Modèle : SS2206
• Topologie : driver servo pas à pas 3 phases en boucle fermée
• Tension d'entrée : 110–230VAC
• Courant de sortie : jusqu'à 6A (0–6A)
• Résolution micro-pas : 51200 pas par tour
• Résolution encodeur : 1000 PPR
• Signaux de commande supportés : Impulsion/Direction ou CW/CCW
• Plage de fréquence d'impulsion : 0–200 kHz
• Processeur : DSP 32 bits avec algorithme de contrôle vectoriel
• Performance : ~30 % d'amélioration de vitesse (selon fabricant)
• Dimensions : 180 x 140 x 70 mm
• Poids : indiqué 1,395 kg (fiche produit) et 1,5 kg (table des spécifications électriques)
