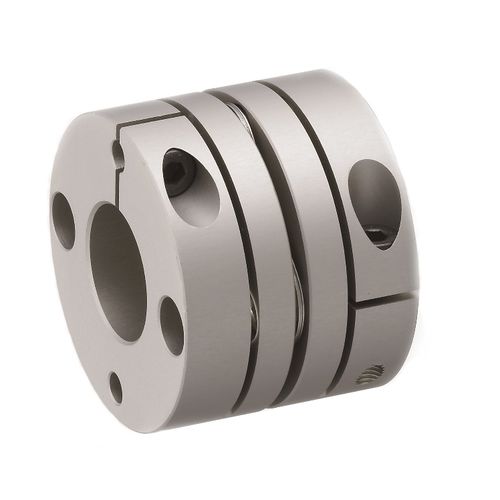

Accouplement à disque Servoflex SFC SA2

compacten aluminiumpour servomoteur

Aperçu
La version Single Flex SA2 de la série Servoflex SFC est un accouplement à lamelles conçu pour une très haute rigidité torsionnelle tout en offrant une compensation des désalignements axial, angulaire et parallèle. Les moyeux sont en alliage d'aluminium haute résistance afin de minimiser le moment d'inertie, adapté aux entraînements servo et aux applications dynamiques.

Caractéristiques

• Moyeux en alliage d'aluminium haute résistance
• Très faible moment d'inertie
• Haute rigidité torsionnelle
• Compensation des désalignements axial, angulaire et parallèle
• Conforme RoHS
• Plage de couple : 0,25 à 250 Nm (selon modèle)
• Données CAO 3D disponibles pour les modèles

Données techniques — synthèse

• Plage de couple : 0,25–250 Nm selon le modèle
• Rigidité torsionnelle : environ 190 Nm/rad jusqu'à des valeurs de l'ordre des 100 000 Nm/rad selon la taille
• Moment d'inertie : environ 0,06×10^-6 kg·m^2 à environ 1891×10^-6 kg·m^2 sur la gamme
• Vitesses maximales : dépendant du modèle (exemples : 10 000–140 000 min^-1)
• Limites de désalignement : voir les données modèles pour les valeurs parallèles, angulaires et axiales

Dimensions (exemples sélectionnés)
Les dimensions détaillées sont disponibles pour chaque modèle dans la fiche technique complète et les fichiers 3D. Exemples représentatifs : SFC-002SA2 — d1 3–5 mm, D 12 mm, L 12.35 mm, masse 0,003 kg ; SFC-100SA2 — d1 32–45 mm, D 104 mm, L 69.8 mm, masse 1,202 kg. Contactez‑nous pour le tableau complet des dimensions et le choix du modèle.

Applications / Secteurs

• Machines-outils
• Servomoteurs, robotique et automatisation de manutention
• Génie mécanique et machines spéciales

Spécifications

• Série : Servoflex SFC SA2
• Matériau : moyeux en alliage d'aluminium haute résistance
• Plage de couple : 0,25–250 Nm (selon modèle)
• Haute rigidité torsionnelle et faible inertie — optimisé pour les entraînements servo
• Compensation des désalignements : axial, angulaire et parallèle (selon modèle)
• Vitesses maximales : voir données modèles
• Conforme RoHS
• Fichiers CAO 3D disponibles par modèle
