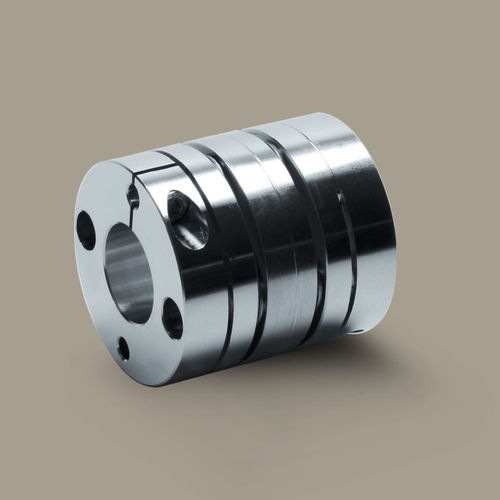

Accouplement à disque Servoflex SFC DA2 C

doubleen aluminiumpour moteur

Description
La version Double Flex DA2 de la série Servoflex SFC est un accouplement flexible adapté aux salles blanches, nettoyé, assemblé et emballé pour une utilisation en ISO classe 6. Il offre une rigidité torsionnelle élevée et compense les désalignements axiaux, parallèles et angulaires tout en présentant une faible inertie de masse grâce à des moyeux en alliage d'aluminium léger et résistant.

Caractéristiques

• Moyeux en alliage d'aluminium haute résistance
• Traitement et manutention adaptés aux salles blanches (ISO classe 6)
• Inertie ultra faible
• Haute rigidité torsionnelle
• Exemples de couple nominal : 5 à 100 Nm (variable selon le modèle)

Données techniques (Servoflex SFC DA2 cleanroom)
Modèle | Type | Couple nominal (Nm) | Désalignement parallèle (mm) | Désalignement angulaire (°) | Désalignement axial (mm) | Vitesse max. (min⁻¹) | Rigidité torsionnelle (Nm/rad) | Rigidité axiale (N/mm) | Inertie (kg·m²) | Masse (kg)
SFC-030DA2 | B | 5 | 0.18 | 2 | ±0.4 | 10000 | 4000 | 32 | 9.49×10^-6 | 0.06
SFC-035DA2 | C | 10 | 0.24 | 2 | ±0.5 | 10000 | 9000 | 56 | 27.03×10^-6 | 0.122
SFC-040DA2 | B | 12 | 0.24 | 2 | ±0.6 | 10000 | 10000 | 40 | 35.91×10^-6 | 0.132
SFC-050DA2 | B | 25 | 0.28 | 2 | ±0.8 | 10000 | 16000 | 24 | 119.8×10^-6 | 0.27
SFC-055DA2 | C | 40 | 0.31 | 2 | ±0.84 | 10000 | 25000 | 21.5 | 262.3×10^-6 | 0.436
SFC-060DA2 | B | 60 | 0.34 | 2 | ±0.9 | 10000 | 35000 | 38.2 | 317.8×10^-6 | 0.493
SFC-080DA2 | C | 100 | 0.52 | 2 | ±1.10 | 10000 | 70000 | 64 | 1047×10^-6 | 1.05

Spécifications / notes techniques

• Manutention en salle blanche : nettoyé, assemblé et emballé pour être compatible avec les salles blanches (ISO classe 6)
• Matériau des moyeux : alliage d'aluminium haute résistance
• Capacités de compensation : désalignements axial, parallèle et angulaire
• Faible inertie de masse grâce à la construction en aluminium (voir valeurs d'inertie ci‑dessus)
• Haute rigidité torsionnelle (valeurs selon modèle ; voir données techniques)
• Vitesse nominale exemple : jusqu'à 10 000 min⁻¹ (variable selon le modèle)
• Modèles disponibles : SFC-030DA2, SFC-035DA2, SFC-040DA2, SFC-050DA2, SFC-055DA2, SFC-060DA2, SFC-080DA2
