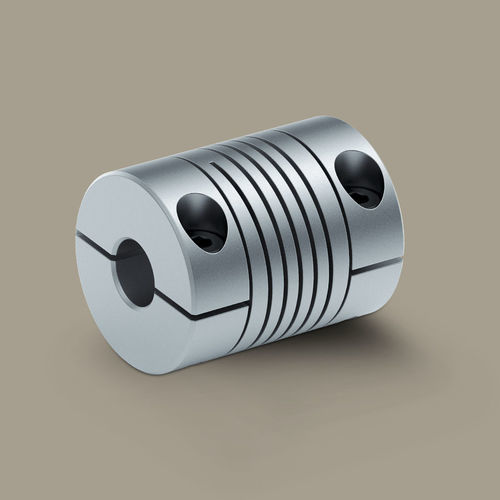

Accouplement flexible en torsion MHC series

en acier inoxydableen aluminiumavec clamp

Description du produit
Le couplage hélicoïdal MHC se distingue par sa longueur de construction accrue et sa flexibilité améliorée, tout en assurant une transmission de couple stable. Le moyeu de serrage permet une liaison forceuse et spiélfreie entre arbres. Il convient aux applications nécessitant un fort compromis de désalignement et garantit des mouvements précis et peu vibrants.

Caractéristiques clés

• Couple court terme : env. 0,71 à 8,9 N·m
• Flexibilité accrue grâce à une géométrie optimisée
• Compensation fiable des désalignements d'arbre (parallèle ±0,25 mm ; angulaire jusqu'à 5° ; axial ±0,25 mm)
• Haute concentricité pour applications précises
• Construction monobloc, sans usure et faible maintenance
• Vitesses élevées jusqu'à 10 000 tr/min

Modèle Aluminium - Données techniques
Modèle | Couple max. Court terme [N·m] | Couple max. Unilatéral [N·m] | Couple max. Reversant [N·m] | Désalignement Parallèle (mm) | Désalignement Angulaire (°) | Désalignement Axial (mm) | Rigidité Torsion max. [N·m/rad] | Rigidité Ressort Radiale max. [N/mm] | Rigidité Ressort Axiale max. [N/mm] | Vitesse max. (min^-1) | Moment d'inertie (kg·m^2) | Masse (kg)
MHC 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.26×10^-6 | 0.009
MHC 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 1.09×10^-6 | 0.021
MHC 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.89×10^-6 | 0.035
MHC 030 | 4.9 | 2.5 | 1.3 | ±0.25 | 5 | ±0.25 | 52.1 | 219 | 81 | 10,000 | 7.02×10^-6 | 0.060

Modèle Acier inoxydable - Données techniques
Modèle | Couple max. Court terme [N·m] | Couple max. Unilatéral [N·m] | Couple max. Reversant [N·m] | Désalignement Parallèle (mm) | Désalignement Angulaire (°) | Désalignement Axial (mm) | Rigidité Torsion max. [N·m/rad] | Rigidité Ressort Radiale max. [N/mm] | Rigidité Ressort Axiale max. [N/mm] | Vitesse max. (min^-1) | Moment d'inertie (kg·m^2) | Masse (kg)
MHC 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 3.02×10^-6 | 0.058
MHC 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 8.02×10^-6 | 0.097
MHC 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 20.5×10^-6 | 0.167

Dimensions (Unité : mm)
Modèle | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHC 015 | 3.0 | 5.0 | 15.0 | 22.0 | 6.0 | 2.5 | M2
MHC 020 | 4.0 | 6.0 | 20.0 | 28.0 | 8.6 | 3.7 | M3
MHC 025 | 6.0 | 10.0 | 25.0 | 30.0 | 8.6 | 3.7 | M3
MHC 030 | 10.0 | 12.0 | 30.0 | 38.0 | 11.0 | 5.0 | M4

Applications / secteurs

• Technique des servomoteurs
• Industrie de l'emballage et agroalimentaire
• Technologie médicale

Caractéristiques techniques / spécifications

• Série / Modèle : MHC (disponible en Aluminium et Acier inoxydable)
• Brand: Miki Pulley
• Montage : fixation par moyeu de serrage (liaison forceuse, sans jeu)
• Plage de couple court terme (selon modèle) : env. 0,71 à 8,9 N·m
• Valeurs de couple unilatéral / reversant par modèle : voir tableaux techniques
• Compensation de désalignement : parallèle ±0,25 mm ; angulaire jusqu'à 5° ; axial ±0,25 mm
• Vitesse de fonctionnement max. : jusqu'à 10,000 min^-1
• Haute concentricité et conception à faibles vibrations ; sans jeu avec moyeu de serrage
• Construction monobloc pour fonctionnement sans usure et faible maintenance
• Moyeu de serrage disponible pour connexions arbre sans jeu, forceuses
• Tableaux techniques détaillés pour modèles Aluminium et Acier inoxydable (rigidité torsion, rigidité ressort radiale/axiale, moment d'inertie, masse)
• Dimensions par modèle fournies (d1/d2 min/max, D, L, I1, I2, S)
• Fiche technique PDF disponible
