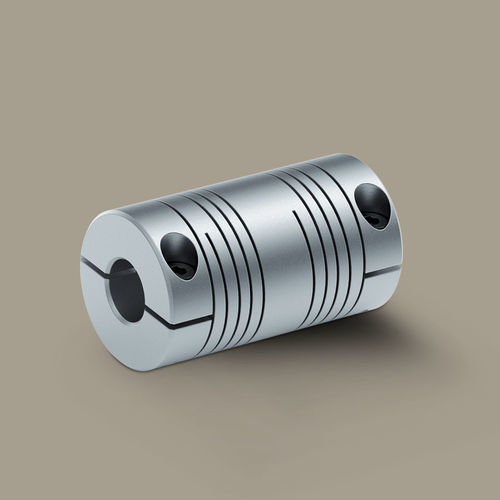

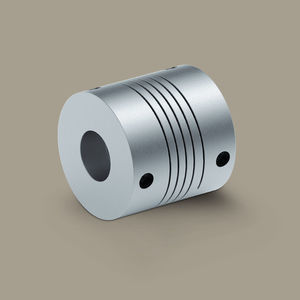

Accouplement à spirale MHL series

en acier inoxydableen aluminiumavec clamp

Description du produit
L'accouplement hélicoïdal MHL est conçu pour des couples plus élevés et des dimensions d'arbre supérieures. La fixation par moyeu à serrage garantit une liaison transmissive et sans jeu. Il offre une grande capacité de compensation des défauts d'alignement dans un encombrement réduit et convient aux applications industrielles exigeantes.

Caractéristiques

• Couple court terme : env. 3,2 à 23,5 Nm
• Haute capacité de couple pour applications puissantes
• Grande compensation des désalignements (notamment décalage parallèle)
• Fixation par moyeu à serrage pour un montage sûr et sans jeu
• Fonctionnement régulier grâce à une raideur de ressort optimisée
• Sans usure et peu d'entretien grâce à une conception monobloc
• Vitesses jusqu'à 3600 min^-1

Données techniques – Aluminium
Modèle | Couple max. court terme (Nm) | Couple max. unilatéral (Nm) | Couple max. réversible (Nm) | Décalage parallèle (mm) | Décalage angulaire (°) | Décalage axial (mm) | Raideur de torsion max. (Nm/rad) | Raideur de ressort axiale max. [N/mm] | Régime max. (min^-1) | Moment d'inertie (kg·m^2) | Masse (kg)
MHL 100 | 3,2 | 1,6 | 0,8 | ±0,75 | 5 | ±0,25 | 25 | 44 | 3600 | 4,52×10^-6 | 0,054
MHL 125 | 6,4 | 3,2 | 1,6 | ±0,75 | 5 | ±0,25 | 50 | 29 | 3600 | 15,2×10^-6 | 0,113
MHL 150 | 12 | 6 | 3 | ±0,75 | 5 | ±0,25 | 91 | 34 | 3600 | 34,1×10^-6 | 0,18

Données techniques – Acier inoxydable
Modèle | Couple max. court terme (Nm) | Couple max. unilatéral (Nm) | Couple max. réversible (Nm) | Décalage parallèle (mm) | Décalage angulaire (°) | Décalage axial (mm) | Raideur de torsion max. (Nm/rad) | Raideur de ressort axiale max. [N/mm] | Régime max. (min^-1) | Moment d'inertie (kg·m^2) | Masse (kg)
MHL 100 | 6,8 | 3,4 | 1,7 | ±0,75 | 5 | ±0,25 | 70 | 56 | 3600 | 12,6×10^-6 | 0,15
MHL 125 | 14,2 | 7,1 | 3,6 | ±0,75 | 5 | ±0,25 | 130 | 64 | 3600 | 42,3×10^-6 | 0,315
MHL 150 | 23,5 | 11,8 | 5,9 | ±0,75 | 5 | ±0,25 | 190 | 78 | 3600 | 96,1×10^-6 | 0,507

Dimensions (unité : mm)
Modèle | d1/d2 min. | d1/d2 max. | D | L | I1 | I2 | S
MHL 100 | 6 | 10 | 25,4 | 44,5 | 9,4 | 3,8 | M3
MHL 125 | 8 | 15 | 31,8 | 60,2 | 13 | 5,6 | M4
MHL 150 | 10 | 16 | 38,1 | 66,5 | 16,8 | 5,6 | M4

Domaines d'application
Technologie des servomoteurs ; emballage et industrie alimentaire ; technologie médicale

Caractéristique / Spécifications techniques

• Marque : Miki Pulley
• Série : MHL series
• Versions : aluminium et acier inoxydable
• Fixation : moyeu à serrage (liaison transmissive, sans jeu)
• Vitesse maximale : 3600 min^-1
• Plage de couple court terme (selon modèle) : env. 3,2 Nm à 23,5 Nm
• Grande capacité de compensation des désalignements, notamment pour le décalage parallèle
• Peu d'entretien et sans usure grâce à la conception monobloc
