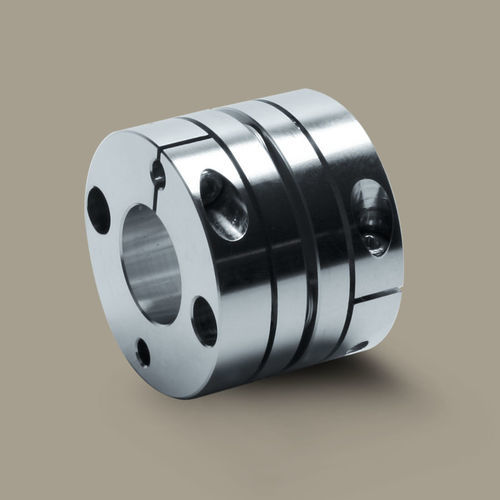

Accouplement à disque Servoflex SFC SA2 C

en aluminiumpour moteurpour arbre de transmission

Vue d'ensemble du produit
L'accouplement Single Flex Servoflex SFC SA2 C (version salle propre) de Miki Pulley est nettoyé, assemblé (ISO classe 6) et emballé pour une utilisation en salle propre. Il combine une très haute torsionnalité avec une capacité de compensation des désalignements axial, angulaire et parallèle tout en offrant une très faible inertie grâce à une construction en alliage d'aluminium haute résistance.

Principales caractéristiques

• Moyeux en alliage d'aluminium haute résistance
• Traitement de surface adapté aux salles propres (ISO classe 6)
• Inertie ultra-faible
• Haute rigidité en torsion
• Plage de couple nominal indiquée en exemple : 5 à 100 Nm (variable selon modèle)

Données techniques (Servoflex SFC SA2 salle propre)
Modèle | Type | Couple nominal (Nm) | Désalignement parallèle (mm) | Désalignement angulaire (°) | Désalignement axial (mm) | Max. tr/min (min-1) | Rigidité en torsion (Nm/rad) | Rigidité axiale (N/mm) | Inertie (kg·m2) | Masse (kg)
SFC-030SA2 | B | 5 | 0.02 | 1 | ±0.2 | 10000 | 8000 | 64 | 6.11×10^-6 | 0.04
SFC-035SA2 | C | 10 | 0.02 | 1 | ±0.25 | 10000 | 18000 | 112 | 18.50×10^-6 | 0.083
SFC-040SA2 | B | 12 | 0.02 | 1 | ±0.3 | 10000 | 20000 | 80 | 22.59×10^-6 | 0.085
SFC-050SA2 | B | 25 | 0.02 | 1 | ±0.4 | 10000 | 32000 | 48 | 76.71×10^-6 | 0.178
SFC-055SA2 | C | 40 | 0.02 | 1 | ±0.42 | 10000 | 50000 | 43 | 188.7×10^-6 | 0.315
SFC-060SA2 | B | 60 | 0.02 | 1 | ±0.45 | 10000 | 70000 | 76.4 | 206.3×10^-6 | 0.328
SFC-080SA2 | C | 100 | 0.02 | 1 | ±0.55 | 10000 | 140000 | 128 | 716.3×10^-6 | 0.72

Dimensions (unités : mm)
Modèle | Typ | d1 Min. | d1 Max. | d2 Min. | d2 Max. | D | N | L | LF | S | A1 | A2 | C | K | M | Nm Low dust | Nm Fluorine
SFC-030SA2 | B | 5 | 10 | 5 | 10 | 16 | 34 | 21.6 | 27.3 | 12.4 | 2.5 | 8 | 12.5 | 3.75 | 14.5 | 1-M3 | 1.5 | 3.2
SFC-035SA2 | C | 6 | 16 | 6 | 16 | 19 | 39 | - | 34 | 15.5 | 3 | - | 14 | 4.5 | 17 | 1-M4 | 4 | 7.7
SFC-040SA2 | B | 8 | 14 | over 10 | 14 | 16 | 44 | - | 34 | 15.5 | 3 | 11 | 17 | 4.5 | 19.5 | 1-M4 | 4 | 7.7
SFC-050SA2 | B | 8 | 19 | over 19 | 19 | 30 | 56 | 38 | 43.4 | 20.5 | 2.4 | 14.5 | 22 | 6 | 26 | 1-M5 | 7 | 12
SFC-055SA2 | C | 10 | 30 | 10 | 30 | 30 | 63 | - | 50.6 | 24 | 2.6 | - | 23 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-060SA2 | B | 11 | 24 | 11 | 24 | 35 | 68 | 46 | 53.6 | 25.2 | 3.2 | 17.5 | 26.5 | 7.75 | 31 | 1-M6 | 13 | 22.5
SFC-080SA2 | C | 18 | 35 | 18 | 35 | 40 | 82 | - | 68 | 30 | 8 | - | 28 | 9 | 38 | 1-M8 | 27 | 45

Applications / secteurs
Recommandé pour le génie mécanique, les applications avec servomoteurs, les machines-outils et la robotique nécessitant une compatibilité salle propre et une haute rigidité en torsion avec faible inertie.

Caractéristiques / spécifications techniques

• Brand: Miki Pulley
• Série / Modèle : Servoflex SFC SA2 C (version salle propre)
• Traitement pour salles propres : nettoyé, assemblé et emballé pour utilisation en salle propre (ISO classe 6)
• Matériau des moyeux : alliage d'aluminium haute résistance
• Capacité de compensation : désalignements axiaux et angulaires ; valeurs de désalignement parallèle par modèle indiquées ci-dessus
• Rigidité en torsion : valeurs par modèle indiquées ci-dessus (ex. de 8 000 à 140 000 Nm/rad selon modèle)
• Couple nominal par modèle : détails par modèle ci-dessus (ex. de 5 Nm à 100 Nm)
• Vitesse max. (tr/min) : jusqu'à 140 000 min-1 selon modèle (voir tableau)
• Inertie et masse : valeurs par modèle fournies ci-dessus
