Accouplement en acier inoxydable MHS series

en aluminiumpour appareil médicalpour servomoteur

Description du produit

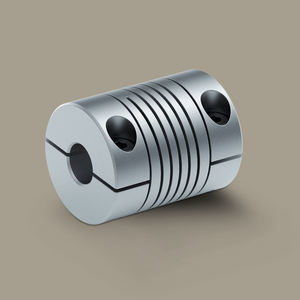

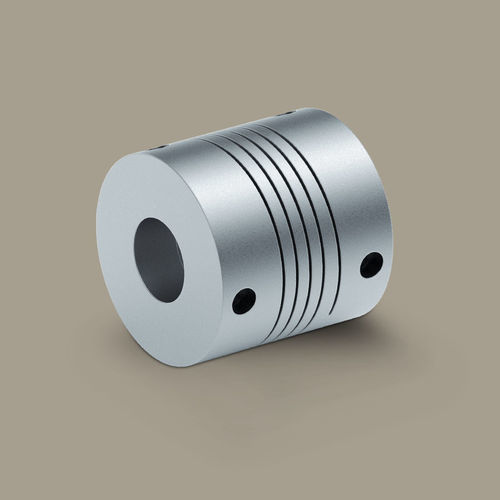

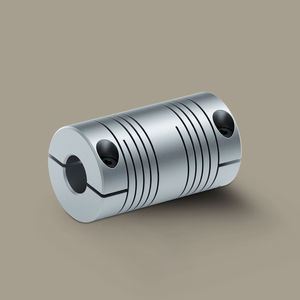

L'accouplement hélicoïdal MHS est un accouplement monobloc compact de précision, doté de fentes hélicoïdales offrant une rigidité torsionnelle élevée tout en permettant une flexibilité contrôlée pour compenser les désalignements d'arbre. Fixé par vis de serrage, il assure une installation simple et un fonctionnement fiable dans les applications dynamiques de technologie d'entraînement et de mécanique.

Principales caractéristiques

• Couple court terme : env. 0,71 à 8,9 Nm (selon modèle)
• Haute raideur torsionnelle combinée à une flexibilité contrôlée
• Compense les désalignements angulaires, parallèles et axiaux
• Haute concentricité pour applications de précision
• Construction monobloc sans usure, faible maintenance
• Convient pour des vitesses élevées jusqu'à 10 000 tr/min
• Fixation par vis de serrage pour montage simple et sûr

Matériaux disponibles

• Modèle aluminium
• Modèle acier inoxydable

Applications / Industries

• Technologie servo : haute dynamique, précision et fiabilité pour systèmes servo
• Emballage & agroalimentaire : cadences élevées et fiabilité process
• Technologie médicale : systèmes d'imagerie, laboratoires et équipements chirurgicaux exigeant une précision maximale

Données techniques — Modèle aluminium (tableau)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 0.71 | 0.36 | 0.18 | ±0.25 | 5 | ±0.25 | 11.2 | 169 | 44 | 10,000 | 0.23×10^-6 | 0.008
MHS 020 | 1.3 | 0.7 | 0.4 | ±0.25 | 5 | ±0.25 | 21.2 | 179 | 29 | 10,000 | 0.78×10^-6 | 0.015
MHS 025 | 2.9 | 1.5 | 0.8 | ±0.25 | 5 | ±0.25 | 38.2 | 236 | 34 | 10,000 | 2.31×10^-6 | 0.028
MHS 030 | 4.6 | 2.3 | 1.2 | ±0.25 | 5 | ±0.25 | 44.1 | 192 | 25 | 10,000 | 5.50×10^-6 | 0.047

Données techniques — Modèle acier inoxydable (tableau)
Model | Max. Torque Short-term [N·m] | Max. Torque One-sided [N·m] | Max. Torque Reversing [N·m] | Misalignment Parallel (mm) | Misalignment Angular (°) | Misalignment Axial (mm) | Max. Torsional stiffness [N·m/rad] | Max. Radial spring stiffness [N/mm] | Max. Axial spring stiffness [N/mm] | Max. rpm (min^-1) | Moment of inertia (kg·m^2) | Mass (kg)
MHS 015 | 1.3 | 0.65 | 0.33 | ±0.25 | 5 | ±0.25 | 22.0 | 368 | 81 | 10,000 | 0.67×10^-6 | 0.023
MHS 020 | 2.5 | 1.3 | 0.7 | ±0.25 | 5 | ±0.25 | 44.1 | 418 | 58 | 10,000 | 2.13×10^-6 | 0.041
MHS 025 | 5.7 | 2.9 | 1.5 | ±0.25 | 5 | ±0.25 | 101 | 662 | 95 | 10,000 | 6.45×10^-6 | 0.078
MHS 030 | 8.9 | 4.5 | 2.3 | ±0.25 | 5 | ±0.25 | 119.4 | 538 | 71 | 10,000 | 16.2×10^-6 | 0.132

Dimensions (unit: mm)
Model | d1/d2 Min. | d1/d2 Max. | D | L | I1 | I2 | S
MHS 015 | 3.0 | 5.0 | 15.0 | 20.0 | 4.8 | 2.5 | M3
MHS 020 | 4.0 | 6.0 | 20.0 | 20.0 | 4.8 | 2.5 | M3
MHS 025 | 6.0 | 10.0 | 25.0 | 24.0 | 5.9 | 3.0 | M4
MHS 030 | 10.0 | 12.0 | 30.0 | 30.0 | 6.8 | 3.5 | M5

Caractéristiques / Spécifications techniques

• Série de modèles : MHS (tailles disponibles : 015, 020, 025, 030)
• Variantes de matériaux : aluminium et acier inoxydable
• Plage de couple (court terme) : env. 0,71 Nm (plus petit aluminium) à 8,9 Nm (plus grand acier inoxydable)
• Compense les désalignements angulaires, parallèles et axiaux (typ. ±0,25 mm parallèle, 5° angulaire)
• Construction monobloc à fentes hélicoïdales : haute concentricité, sans usure et faible maintenance
• Fixation par vis de serrage
• Vitesse maxi : jusqu'à 10 000 min^-1
• Tables techniques détaillées (couple, raideur, inertie, masse) pour chaque modèle et matériau ci‑dessus
