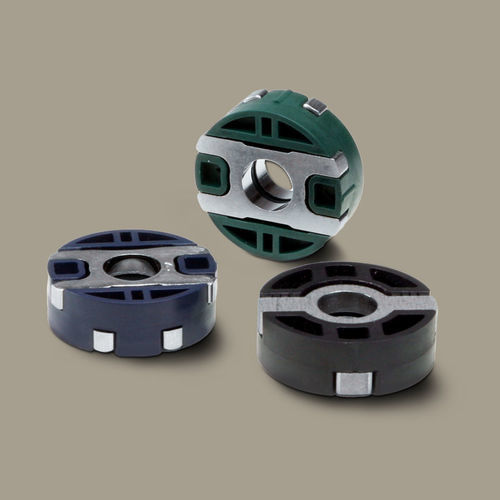

Accouplement Oldham CPG

pour arbre de transmissionpour servomoteurpour codeur

Présentation du produit
L'accouplement Oldham CPG est un accouplement à coulisseau croisé conçu pour les servomoteurs. Il compense le désalignement d'arbre entre le moteur et l'encodeur afin de garantir un positionnement précis basé sur l'encodeur et une transmission de couple régulière.

Caractéristiques principales

• Couple nominal : 0,05 Nm
• Absorption du désalignement parallèle : 0,1 mm
• Absorption du désalignement angulaire : 0,1°
• Tolérance au désalignement axial : 0,3 mm
• Transmission de couple sans jeu, régulière
• Isolation thermique par rapport au moteur
• Vitesse maximale : 3000 min^-1
• Température de fonctionnement : 0–110 °C (variable selon modèle)
• Installation facile

Données techniques

• Modèle 1 — Couple nominal : 0,05 Nm ; Désalignement parallèle : 0,1 mm ; Désalignement angulaire : 0,1° ; Axial : 0,3 mm ; Vitesse max : 3000 ; Temp. fonctionnement : 0–110 °C
• Modèle 2 — Couple nominal : 0,05 Nm ; Désalignement parallèle : 0,1 mm ; Désalignement angulaire : 0,1° ; Axial : 0,3 mm ; Vitesse max : 3000 ; Temp. fonctionnement : 0–111 °C

Dimensions (mm)

• Modèle 1 — Ø extérieur : 30 mm ; Diamètre arbre : 10 mm ; Longueur totale : 10 mm
• Modèle 2 — Ø extérieur : 30 mm ; Diamètre arbre : 10 mm ; Longueur totale : 10 mm

Applications et compatibilité

• Raccordement servomoteur‑encodeur pour systèmes de positionnement haute précision
• Robotique, automatisation et machines CNC
• Équipements d'emballage et de manutention

Installation et maintenance

• Montage axial simple ; compatible avec arbres de 10 mm
• Entretien minimal ; contrôles périodiques du désalignement recommandés
• Adapté aux applications nécessitant isolation électrique/thermique entre moteur et encodeur
