Aperçu

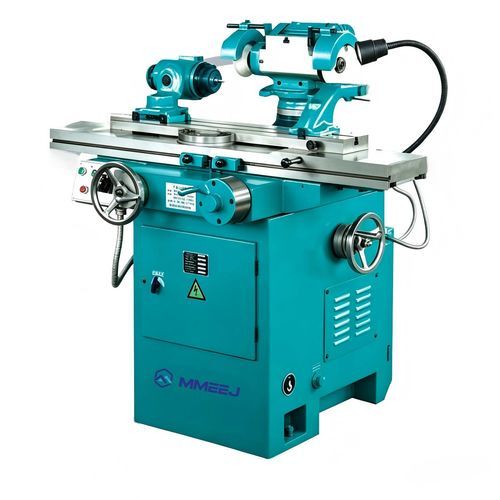

La rectifieuse universelle d'outils convient au meulage d'outils en acier rapide, carbure cémenté et matériaux similaires. Proposée en modèles M6025K et 2M9125C, elle associe les fonctions de rectifieuse cylindrique et de rectifieuse d'outils pour une utilisation polyvalente en atelier.

Applications

• Fraises (à bout, de face, hélicoïdales)
• Alésoirs et tarauds
• Outils de tournage et de dégauchissage
• Broches d'engrenage et outils spéciaux

Conception et fonctionnement
Cette rectifieuse multifonction intègre la rectification cylindrique universelle et la rectification d'outils dans une structure compacte avec table de travail hydraulique ou manuelle. La table permet un mouvement alternatif automatique à vitesse variable et un fonctionnement manuel. La machine accepte le meulage à sec et à humide et traite les surfaces cylindriques et coniques internes/externes, les faces, les chanfreins et les rainures. La tête de meulage offre une large rotation sur les plans horizontal et vertical et plusieurs vitesses de broche pour s'adapter aux meules et géométries d'outil.

Tableau des spécifications
Items | Unité | M6025K | 2M9125C
Diamètre de rotation maximal de la pièce | mm | 250 | 250
Distance entre pointes avant et arrière | mm | 650 | 630
Course longitudinale de la table | mm | 400 | 400
Dimensions de la table | mm | 940x135 | 940x135
Angle de rotation de la tête (plan horizontal) | ° | 360 | 360
Angle de rotation de la tête (plan vertical) | ° | ±15 | ±15
Déplacement vertical de la tête de meulage | mm | 230 | 210
Déplacement transversal de la table | mm | 230 | 210
Vitesses broche meule | tr/min | 2650/3800/5350/7600 | 3000/5600
Rotation de la broche du mandrin (plan horizontal) | ° | 360 | 360
Puissance moteur broche | kW | 0.45/0.6 | 1.1
Poids de la machine | kg | 1000 | 1150
Dimensions de la machine | mm | 1350x1275x1250 | 1350x1340x1300

Caractéristiques techniques

• Diamètre maximum de rotation: 250 mm (M6025K / 2M9125C)
• Distance entre pointes: 650 mm (M6025K) / 630 mm (2M9125C)
• Course longitudinale de la table: 400 mm
• Dimensions de la table: 940 x 135 mm
• Rotation horizontale de la tête: 360°
• Rotation verticale de la tête: ±15°
• Course verticale de la tête: 230 mm (M6025K) / 210 mm (2M9125C)
• Course transversale de la table: 230 mm (M6025K) / 210 mm (2M9125C)
• Vitesses de broche meule: 2650 / 3800 / 5350 / 7600 tr/min (M6025K); 3000 / 5600 tr/min (2M9125C)
• Rotation broche mandrin (horizontal): 360°
• Puissance moteur broche: 0.45 / 0.6 kW (M6025K); 1.1 kW (2M9125C)
• Poids et encombrement selon modèle
