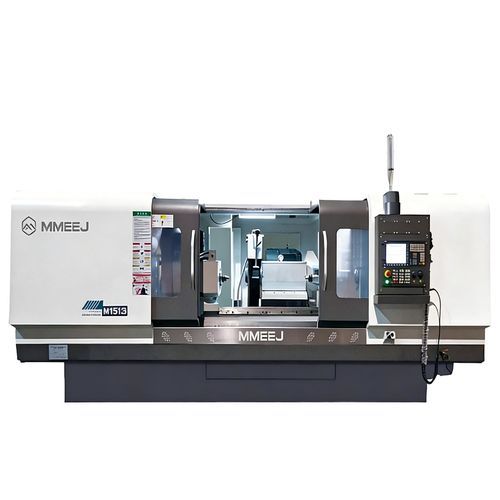

Rectifieuse cylindrique extérieure MK series

pour verrepour pièces à usinerhorizontale

Présentation
La machine adopte une configuration à table mobile en T. Les éléments de fondation sont moulés en sable résine ; la structure principale est en fonte HT300 perlité, offrant rigidité et stabilité dimensionnelle.
Le système de commande numérique gère indépendamment les axes X et Z et permet l’interpolation X–Z pour le rectifiage cylindrique extérieur automatique.
Convient pour le rectifiage de pièces en matériaux spéciaux (verre, saphir, carbure de silicium, fibres de carbone, etc.) et pour des composants tels que réducteurs, manches d’outils et cylindres utilisés en milieu industriel.

Caractéristiques

• MK1320B — Entre-pointes (mm) : 500, 750 ; Hauteur de pointe (mm) : 135 ; Ø usiné (O.D) (mm) : 8–200 ; Poids maxi pièce (kg) : 50
• MK1332 — Entre-pointes (mm) : 1000, 1500 ; Hauteur de pointe (mm) : 180 ; Ø usiné (O.D) (mm) : 8–320 ; Poids maxi pièce (kg) : 150
• MK1620B — Entre-pointes (mm) : 500, 750 ; Hauteur de pointe (mm) : 135 ; Ø usiné (O.D) (mm) : 8–200 ; Poids maxi pièce (kg) : 50
• MK1632 — Entre-pointes (mm) : 1000, 1500 ; Hauteur de pointe (mm) : 180 ; Ø usiné (O.D) (mm) : 8–320 ; Poids maxi pièce (kg) : 150
• MK1350 — Entre-pointes (mm) : 1500, 2000, 3000, 4000 ; Hauteur de pointe (mm) : 270 ; Ø usiné (O.D) (mm) : 25–500 ; Poids maxi pièce (kg) : 1000

Broche

• Conicité de centre (MT) : MK1320B 4 ; MK1332 5 ; MK1620B 4 ; MK1632 5 ; MK1350 6
• Vitesse broche / variable (tr/min) 50Hz : MK1320B 26–260 ; MK1332 19–190 ; MK1620B 26–260 ; MK1632 19–190 ; MK1350 10–100

Tête porte-meule

• Dimensions maxi de la meule (Ø×L×Ø intérieur) (mm) : MK1320B 400×50×203 ; MK1332 600×75×305 ; MK1620B 500×75×203 ; MK1632 600×75×305 ; MK1350 750×75×305
• Vitesse périphérique meule (m/s) : tous les modèles 35
• Unité min. de réglage (mm) : tous les modèles 0.0001

Table de travail

• Angle maxi de rotation table (sens horaire °) : MK1320B 5 (500), 3 (750) ; MK1332 3 ; MK1620B 5 (500), 3 (750) ; MK1632 3 ; MK1350 3 (1500), 2 (2000, 3000), 1 (4000)
• Angle maxi de rotation table (sens antihoraire °) : MK1320B 9 ; MK1332 7 (1000), 6 (1500) ; MK1620B 9 ; MK1632 7 (1000), 6 (1500) ; MK1350 6 (1500), 5 (2000), 3 (3000), 2 (4000)

Contre-pointe

• Conicité de centre (MT) : MK1320B 4 ; MK1332 4 ; MK1620B 4 ; MK1632 4 ; MK1350 6
• Course du fourreau (mm) : MK1320B 30 ; MK1332 30 ; MK1620B 30 ; MK1632 30 ; MK1350 70

Remarque
Les valeurs ci‑dessus correspondent aux différents modèles (MK1320B, MK1332, MK1620B, MK1632, MK1350) comme indiqué dans le tableau des spécifications sur la fiche produit.
