Rectifieuse cylindrique intérieure MKS2 series

pour pièceshorizontaleCNC

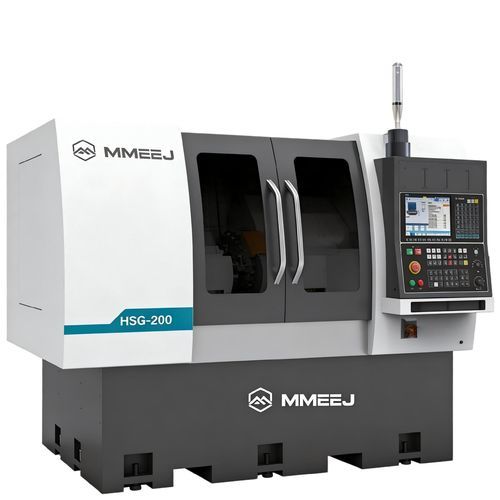

Présentation
Cette rectifieuse composite intègre les fonctions de rectification cylindrique extérieure et de rectification intérieure avec axes X, Z1, Z2 et C. L'axe X utilise un entraînement direct par moteur linéaire pour l'avance latérale ; Z1 est l'axe d'avance pour la rectification extérieure, Z2 pour la rectification intérieure ; l'axe C est entraîné par servo pour la rotation de la pièce ; l'axe Z utilise une vis à billes intelligente. Deux modèles sont proposés selon la longueur et les diamètres à usiner.

Caractéristiques techniques

• Options de modèles : MKS2720×500 et MKS2732×1000.
• Hauteur de centre : 180 mm (les deux modèles).
• Plage de diamètres usinables (éprouvettes cylindriques) : MKS2720×500 : 08–200 mm ; MKS2732×1000 : 08–320 mm.
• Longueur de rectification maximale des pièces extérieures : MKS2720×500 : 500 mm ; MKS2732×1000 : 1000 mm.
• Plage des alésages pour pièces intérieures : 10–80 mm (les deux).
• Profondeur d'alésage pour pièces intérieures : 125 mm (les deux).
• Vitesse d'avance minimale du support de meule : 0.0005 mm.
• Vitesse d'avance minimale de la table : 0.001 mm.
• Résolution minimale du système servo d'entraînement des axes XZ : 0.0001 mm.
• Vitesse d'avance normale de l'axe Z : 10 m/min.
• Vitesse d'avance normale de l'axe X : 8 m/min.

Têtes de rectification et broches

• Tête de rectification cylindrique (standard) : broche électrique de rectification de marque importée reconnue.
• Dimensions maxi de la meule cylindrique : 500 × 63 × 203 mm.
• Méthode de refroidissement (têtes) : refroidissement par circulation d'eau.
• Méthode d'étanchéité : joint gaz en face (front gas seal).
• Vitesse linéaire : 50 m/s.
• Tête de rectification intérieure (standard) : marques nationales reconnues ; refroidissement : circulation d'eau.
• Vitesse de broche pour rectification intérieure : 30000 tr/min (standard).
• Meule de rectification intérieure : 50 × 25 × 10 mm.

Outillage et commande

• Tourelle porte-outils (axe B) : poste T4 (standard).
• Modes d'entraînement de la tourelle : plateau mécanique ou plateau à entraînement direct DDR.
• Plage de rotation : +30° à -280°.
• Précision de positionnement du plateau : ±5 / ±2.5 (selon configuration).
• Méthode de commande : commande en boucle fermée.

Applications types

• Conçue pour la rectification combinée extérieure et intérieure de pièces cylindriques, y compris les surfaces formes spéciales via la coordination des axes X, Z et C.
• Adaptée à l'usinage d'arbres, de roulements, de composants hydrauliques et autres pièces cylindriques en production série et ateliers de réparation.
