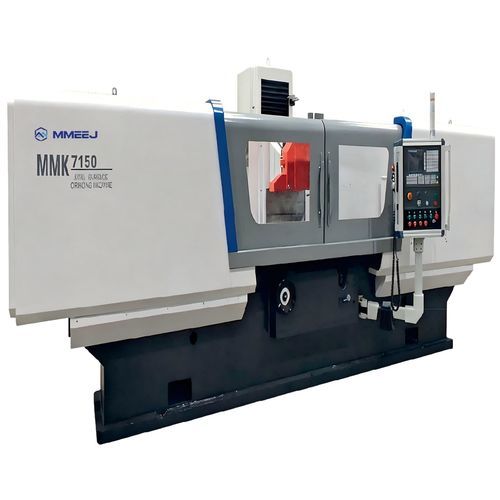

Rectifieuse plane 71 series

planepour pièces à usinerhorizontale

Caractéristiques principales et performances :
La rectifieuse plane Série 71 à broche horizontale et table rectangulaire adopte une configuration à chariot croisé pour les modèles dont la largeur de table ≤ 400 mm, et une configuration à colonne mobile pour les modèles dont la largeur de table > 400 mm. Elle rectifie les surfaces plates des pièces à l'aide du périmètre de la meule ; la face de la meule peut également être utilisée pour rectifier les surfaces verticales et les rainures. Convient pour l'usinage de tables rectangulaires, rails-guide avec inserts en acier, composants en carbure, et pour l'usinage de précision de diverses pièces.

Tableau des spécifications (les lignes correspondent aux rubriques ; les colonnes aux unités et aux valeurs par modèle) :
Articles | Unité | MG7125 | MMCK7125 | MMCK7140×8 | MMK7150 | MT7160×16 | MT7180
Dimensions de la table | mm | 250×630 | 250×630 | 400×800 | 500×2000 | 600×1600 | 800×2000
Dimensions de rectification de la pièce | mm | 250×630×375 | 250×630×375 | 400×800×430 | 500×2000×550 | 600×1600×550 | 800×2000×550
Course table | mm | 700 | 700 | 870 | 2000 | 2200 | 2200
Course transversale du chariot | mm | 300 | 300 | 450 | 560 | 680 | 820
Vitesse de course transversale du chariot | mm | 15～1500 | 0～1400 | 0～1400 | 10～950 | 75～1500 | 75～1500
Micro-avance manuel | mm | 0.002 | 0.002 | 0.002 | 0.001 | 0.01 | 0.01
Distance axe broche / table | mm | 550/110 | 550/100 | 605/110 | 775/160 | 775/160 | 775/160
Rugosité de la pièce | μm | Ra≤0.08 | Ra≤0.16 | Ra≤0.16 | Ra≤0.16 | Ra≤0.63 | Ra≤0.63
Planéité de la table | mm | 0.003/300 | 0.005/300 | 0.005/300 | 0.008/1000 | 0.01/1000 | 0.01/1000
Poids de la machine | kg | 3200 | 3200 | 4200 | 12000 | 12000 | 14500

Caractéristiques techniques / spécifications :

• Série : Rectifieuse plane Série 71 à broche horizontale, table rectangulaire
• Configuration : chariot croisé pour largeur de table ≤ 400 mm ; colonne mobile pour largeur de table > 400 mm
• Fonction principale : rectification des surfaces planes avec le périmètre de la meule ; usage de la face de meule pour surfaces verticales et rainures
• Applications : tables rectangulaires, rails-guide à insert acier, composants en carbure cémenté, usinage de précision de diverses pièces
• Modèles et dimensions de table (mm) : MG7125 250×630 ; MMCK7125 250×630 ; MMCK7140×8 400×800 ; MMK7150 500×2000 ; MT7160×16 600×1600 ; MT7180 800×2000
• Dimensions de rectification (mm) : MG7125 250×630×375 ; MMCK7125 250×630×375 ; MMCK7140×8 400×800×430 ; MMK7150 500×2000×550 ; MT7160×16 600×1600×550 ; MT7180 800×2000×550
• Course table (mm) : MG7125 700 ; MMCK7125 700 ; MMCK7140×8 870 ; MMK7150 2000 ; MT7160×16 2200 ; MT7180 2200
• Course transversale du chariot (mm) : 300 / 300 / 450 / 560 / 680 / 820 (par modèle)
• Vitesse de course transversale (mm) : plages selon modèle (ex. 15～1500 ; 0～1400 ; 10～950 ; 75～1500)
• Micro-avance manuelle (mm) : 0.002 / 0.002 / 0.002 / 0.001 / 0.01 / 0.01 (par modèle)
• Distance axe broche–table (mm) : valeurs par modèle (ex. 550/110 ; 550/100 ; 605/110 ; 775/160)
• Rugosité de surface des pièces (μm) : jusqu'à Ra≤0.08 sur certains modèles ; jusqu'à Ra≤0.63 sur les modèles plus grands
• Planéité de la table (mm) : de 0.003/300 à 0.01/1000 selon le modèle
• Poids machine (kg) : 3200 / 3200 / 4200 / 12000 / 12000 / 14500 (par modèle)
