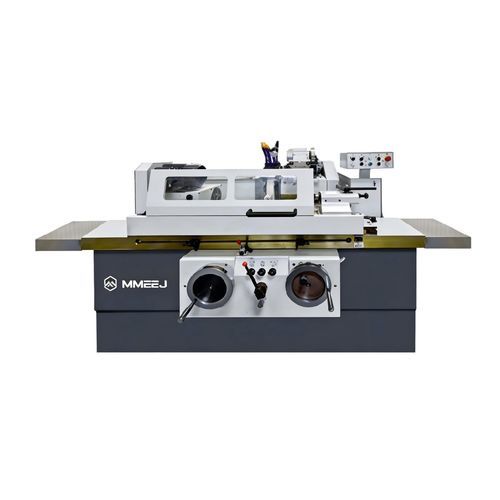

Rectifieuse cylindrique extérieure M14 series

pour pièces à usineruniverselleconventionnelle

Aperçu
Structure : Les guidages gauche et droit utilisent une structure P-V, rectifiée manuellement avec grande précision pour garantir précision et stabilité. Les guidages d'avance avant et arrière de la meule peuvent être en rouleaux ou en rail filaire. Mécanisme de commande classique, simple, sûr et fiable. Les séries M1350, M1450 et M1363 sont dotées de guidages hydrostatiques haute stabilité et de broches à pression dynamique/statique haute rigidité. La broche universelle est réglable jusqu'à +90° (sens antihoraire) pour le dressage de pièces coniques internes et externes en mandrin.

Caractéristiques (résumé)

• Variants de modèles : M1420, M1432B, M1432H, M1450, M1463.
• Longueur de meulage maximale (Ø ext.) : 500–5000 mm selon le modèle.
• Hauteur de centre : 125–370 mm selon le modèle.
• Diamètres usinables (Ø ext.) : 5–630 mm selon le modèle ; diamètres internes (Ø int.) : 12–250 mm.
• Longueur max d'usinage interne et masse de pièce : jusqu'à 320 mm (Ø int.) et 50–3000 kg selon le modèle.
• Broche : pivotement +90° ; cônes de centrage variables selon le modèle (MT4 à Metric 80#).
• Dimensions des meules jusqu'à 600×75×305 mm ; vitesse périphérique : 35 m/s.
• Réglages d'avance manuelle et résolution : positions grossières/fines jusqu'à 0,001 mm (selon modèle).
• Vitesses de broche pour meulage intérieur et contraintes de dimensions des meules variables selon le modèle (consulter le choix de modèle pour rpm et dimensions exactes).

Points forts

• Guidages en structure P-V rectifiés à la main pour une grande précision et stabilité.
• Guidages d'avance de la meule en rouleaux ou en rail filaire selon les besoins d'application.
• Mécanisme de commande éprouvé, simple et fiable pour les environnements de production.
• Variantes avec guidages hydrostatiques et broches à pression dynamique/statique pour des performances accrues.
• Broche universelle réglable à +90° (antihoraire) pour le meulage conique interne et externe en mandrin.

Applications et critères d'achat

• Adaptée au meulage cylindrique extérieur et intérieur d'arbres, cônes et pièces cylindriques de précision, pour pièces de petites à très grandes dimensions.
• Choisir le modèle en fonction de la longueur max Ø ext., de la hauteur de centre et de la capacité de charge requises (gamme M1420–M1463 couvre applications légères à lourdes).
• Opter pour un guidage en rouleaux ou rail filaire selon la rigidité souhaitée et les préférences de maintenance.
• Pour une précision statique/dynamique maximale et un travail intensif de broche, privilégier les variantes à guidage hydrostatique et broches haute rigidité.
• Fournir dimensions, poids et tolérances de la pièce pour sélectionner le modèle et la configuration de meule optimaux.
