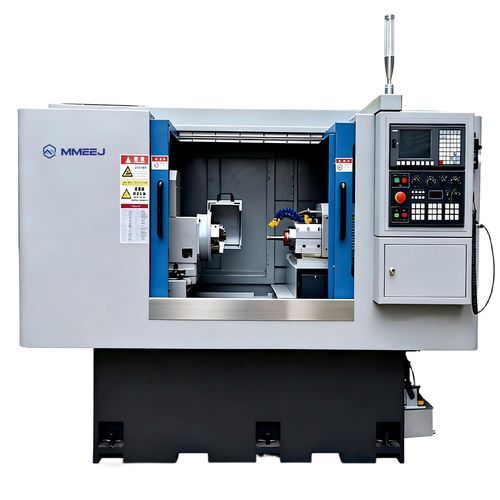

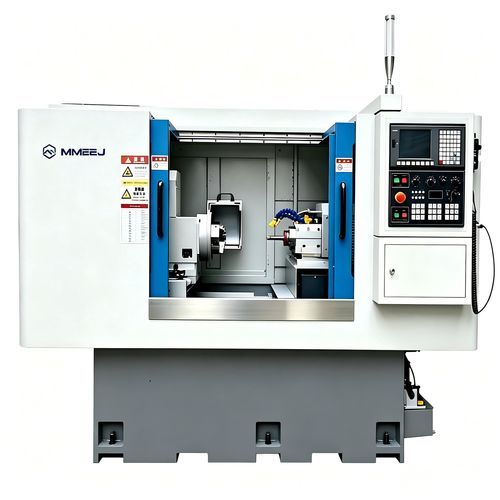

Rectifieuse cylindrique intérieure 50-100

pour pièces à usinerhorizontaleCNC

Description courte
Cette gamme de rectifieuses cylindriques intérieures est équipée d'une commande CNC performante et permet l'usinage d'alésages droits intérieurs, de faces d'extrémité intérieures, de rainures intérieures, d'épaulements intérieurs, de rayons intérieurs, de conicités intérieures et de faces d'extrémité extérieures. Options de broche: broche mécanique ou broche électrique. Les machines peuvent être intégrées à des systèmes d'automatisation robotisée pour la production en grande série.

Applications

• Alésages droits intérieurs
• Faces d'extrémité intérieures
• Rainures intérieures
• Épaulements intérieurs
• Rayons intérieurs
• Conicités intérieures
• Faces d'extrémité extérieures

Options de broche

• Broche mécanique
• Broche électrique

Automatisation
Intégrable aux systèmes d'automatisation robotisée pour le chargement/déchargement des pièces et la production en ligne à grand volume.

Tableau des données techniques (par modèle disponible)
Modèle | Unité | 15-15CNC | 20-20CNC | 20-60CNC | 50-45CNC | 50-100CNC
Diamètre de rotation maximum | mm | 530 | 400 | 500 | 800 | 900
Plage de diamètres d'alésage | mm | 06–150 | Ø30–200 | Ø30–200 | 50–500 | Ø100–500
Profondeur de rectification | mm | 150 | 200 | 600 | 450 | 1000
Course maximum de la table | mm | 500 | 600 | 1000 | 800 | 1300
Poids maximum de la pièce | kg | 50 | 150 | 500 | 500 | 1200
Vitesse de broche de la tête de rectification | tr/min | À sélectionner selon le diamètre d'alésage de la pièce. | À sélectionner selon le diamètre d'alésage de la pièce. | À sélectionner selon le diamètre d'alésage de la pièce. | À sélectionner selon le diamètre d'alésage de la pièce. | À sélectionner selon le diamètre d'alésage de la pièce.

Caractéristiques / Spécifications techniques

• Famille de produit : Rectifieuse cylindrique intérieure
• Modèles disponibles : 15-15CNC, 20-20CNC, 20-60CNC, 50-45CNC, 50-100CNC
• Diamètre de rotation maximum (mm) : 530 / 400 / 500 / 800 / 900 (selon modèle)
• Plage d'alésage (mm) : 06–150; Ø30–200; 50–500; Ø100–500 (selon modèle)
• Profondeur de rectification (mm) : 150 / 200 / 600 / 450 / 1000 (selon modèle)
• Course maximum de la table (mm) : 500 / 600 / 1000 / 800 / 1300 (selon modèle)
• Poids maximum de la pièce (kg) : 50 / 150 / 500 / 500 / 1200 (selon modèle)
• Vitesse de broche de tête de rectification : sélectionnable selon le diamètre d'alésage
• Commande : système CNC performant
• Options de broche : mécanique ou électrique
• Automatisation : compatible avec des systèmes robotisés pour la production en grande série
