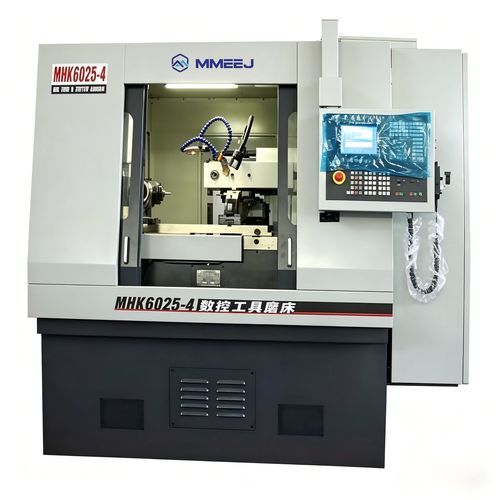

Rectifieuse d'outil MHK6025 series

pour pièces à usinerCNC4 axes

Présentation du produit
La rectifieuse CNC pour outils adopte un système de commande CNC quatre axes Siemens 828DBASIC et un entraînement par servomoteur AC, permettant une configuration à quatre axes et quatre liaisons :

• Mouvement longitudinal de la table
• Mouvement transversal de la tête de meulage
• Mouvement vertical de la tête de meulage
• Mouvement rotatif de la tête indexée CNC

Tableau technique
item | Unité | MHK6025-4 | MHK6025-3 | MHK6025-2
Nombre d'axes de commande | / | 4 | 3 | 2
Diamètre maximal de rotation de la pièce | mm | 250 | 250 | 250
Distance entre nez avant et arrière | mm | 450 | 450 | 450
Course longitudinale de la table | mm | 400 (axe X) | 400 (axe X) | 400 (axe X)
Dimensions de la table | mm | 900×135 | 900×135 | 900×135
Angle de rotation de la tête en plan horizontal | ° | 360 | 360 | 360
Angle de rotation de la tête en plan vertical | ° | ±15 | ±15 | ±15
Course verticale de la tête de meulage | mm | 200 (axe Y) | 200 (axe Y) | 200
Course transversale de la tête de meulage | mm | 200 (axe Z) | 200 (axe Z) | 200
Résolution axes X, Y, Z | mm | 0.001 | 0.001 | 0.001
Résolution axe A | ° | 0.001 | 0.001 | 0.001
Vitesse de broche de la meule | tr/min | 3000/5600 | 3000/5600 | 3000/5600
Conicité de la broche du mandrin CNC | / | Morse 5 | Morse 5 | Morse 5
Rotation du mandrin en plan horizontal | ° | 360 | 360° | 360°
Puissance du moteur de broche | kW | 2.2 | 2.2 | 1.1
Poids de la machine | kg | 2800 | 2800 | 1150
Dimensions machine | mm | 2260×1600×2830 | 2260×1600×2830 | 1850×1500×1900

Caractéristiques / spécifications techniques

• Système de contrôle : Siemens 828DBASIC, commande CNC quatre axes
• Entraînement : servomoteur AC
• Fonctionnement à quatre liaisons : longitudinal (table), transversal (tête de meulage), vertical (tête de meulage), rotatif (tête indexée CNC)
• Modèles : MHK6025-4 (4 axes), MHK6025-3 (3 axes), MHK6025-2 (2 axes)
• Diamètre maximal de rotation de la pièce : 250 mm (tous modèles)
• Distance nez avant/arrière : 450 mm (tous modèles)
• Course table (axe X) : 400 mm (tous modèles) ; dimension table : 900×135 mm
• Rotation de la tête de meulage : horizontal 360° ; vertical ±15°
• Course de la tête de meulage : verticale (axe Y) 200 mm ; transversale (axe Z) 200 mm
• Résolution des axes : X/Y/Z 0.001 mm ; axe A 0.001°
• Vitesse de broche de la meule : 3000 / 5600 tr/min
• Conicité de la broche du mandrin CNC : Morse 5
• Rotation du mandrin (plan horizontal) : 360°
• Puissance moteur de broche : 2.2 kW (MHK6025-4 & MHK6025-3), 1.1 kW (MHK6025-2)
• Poids machine : 2800 kg (MHK6025-4 & MHK6025-3), 1150 kg (MHK6025-2)
• Dimensions machine (L×l×H) : MHK6025-4/3 = 2260×1600×2830 mm ; MHK6025-2 = 1850×1500×1900 mm
