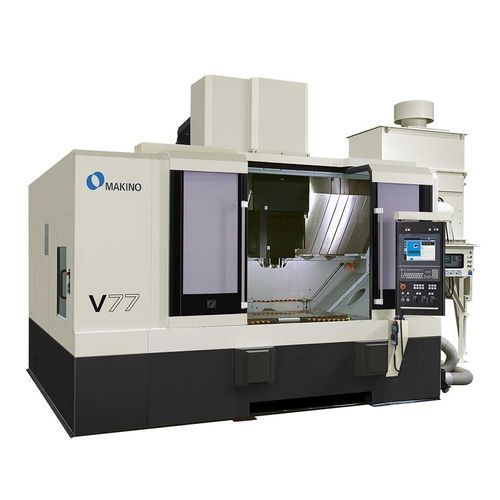

Centre d'usinage CNC 3 axes V77 (50 Taper)

verticalCAT50HSK-A 100

Présentation
Le centre d'usinage vertical V77 a été conçu pour minimiser les déformations thermiques afin d'assurer la précision des pièces et d'améliorer les finitions des moules/empreintes.

Caractéristiques thermiques et de précision
Le V77 intègre des améliorations d'exactitude liées au contrôle environnemental de la machine, comme le système de lubrification sous roulement refroidi au cœur (core-cooled) qui réduit la distorsion de la broche, ainsi que des carters pare-éclaboussures à double protection pour limiter l'impact des variations de température en atelier.

Applications
La machine V77 (50 Taper) est adaptée à l'usinage de moules/empreintes et de pièces de précision de taille moyenne à grande nécessitant une précision au micron et des états de surface exigeants. Le V77 permet de dégrossir et de finir des cavités/coeffeurs en acier trempé plus efficacement et à moindre coût que des machines généralistes.

Broche et outillage
La machine est équipée d'une broche à cône CAT50, 12 000 tr/min, et peut être configurée avec une interface HSK-A100 en option ou une broche HSK-A100 à 18 000 tr/min en option. Le magasin standard de 30 outils peut être porté à 40 ou 60 outils en option.

Commande et logiciel
Équipé du contrôle Makino Professional 6, offrant une plateforme stable et sécurisée avec une interface graphique opérateur conviviale. Le système propose un grand écran couleur tactile et des applications à menus à l'écran avec des fonctions type PC (couper, coller, copier, rechercher, remplacer, etc.) rarement disponibles sur des commandes d'outillage machine.

Technologies de performance
La gestion avancée des données et le contrôle servo propriétaire Super Geometric Intelligence (SGI.5) réduisent les temps de cycle sur moules, cavités complexes et noyaux jusqu'à 40 % par rapport à de nombreuses autres technologies de commande.

Tableau (enveloppe machine)
Table : 1 400 x 700 mm
X : 1 200 mm Y : 700 mm Z : 650 mm

Caractéristiques techniques

• Vitesse broche : 12 000 tr/min
• Cône broche : CAT50 (HSK-A100 en option)
• Vitesse de déplacement rapide : 20 000 mm/min
• Vitesse d'avance de coupe : 20 000 mm/min
• Pièce maxi (mm) : 1 400 x 700 x 550 mm
• Charge maxi : 2 500 kg
• Capacité ATC : 30 (40 en option)
• Temps outil-à-outil : 5 s
• Diamètre maxi outil : 145 mm
• Poids maxi outil : 20 kg
• Capacité ATC optionnelle : Oui
