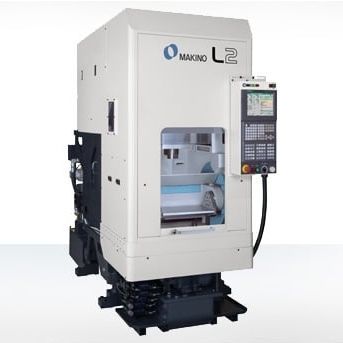

Centre d'usinage CNC 3 axes L2 APC

verticalHSK-A5015 outils

Aperçu
Le centre d'usinage vertical L2 est conçu pour la production en volume de petites pièces. Sa structure rigide, son encombrement réduit et ses options de broche flexibles offrent une plateforme stable pour un fonctionnement continu et sans surveillance. La machine s'intègre facilement aux flux de pièces manuels ou automatisés selon les besoins de production.

Résumé produit
Le L2 s'adresse à l'usinage à haute productivité de petits composants. La configuration standard comprend une broche HSK‑A50 16 000 tr/min, 20 HP, un magasin d'outils 15 stations (30 en option) et des vitesses de déplacement rapides et d'avance de coupe jusqu'à 48 m/min (1 890 ipm). L'encombrement compact (environ 0,9 m de large x 2,1 m de profondeur) réduit l'espace au sol tout en facilitant l'intégration d'automatismes. La machine prend en charge des opérations de fraisage, perçage et taraudage exigeantes pour réduire les temps de cycle.

Caractéristiques standard

• Stroke – up Specification
• Magasin d'outils quinze (15)
• Broche 16 000 tr/min, HSK–A50
• Réservoir de liquide de coupe 400 L
• Rear discharge LUCC
• Guides à rouleaux axes X, Y, Z
• Capteur d'outil cassé côté ATC
• Brumisation supérieure de refroidissement
• Refroidissement par broche 210 psi
• Refroidissement par buse
• Contrôleur de température du liquide
• Right Discharge LUCC
• Brumisation pour fixation du stocker
• Capot et déflecteur copeaux
• Unité d'alimentation automatique en graisse
• Ouverture/fermeture automatique de la porte frontale
• Alimentation hydraulique & pneumatique pour montage
• Sécheur d'air
• Makino Professional L Control
• Sélection Pouce/Métrique
• Interpolation hélicoïdale
• Interpolation cylindrique
• Stockage programmes pièce (1 280 m)
• Programmes pièce (400 total)
• Décalages d'outils (400 total)
• Paires de coordonnées d'usinage (48)
• Fonction High Speed Skip
• Taraudage rigide
• MPG type fixe
• Macro personnalisée (700 variables)
• Édition étendue de programmes
• Affichage heures de fonctionnement et quantité de pièces
• Éclairage d'atelier
• Voyant (3 niveaux)

Spécifications techniques (métrique)
Table : diamètre 120 mm
X : 400 mm Y : 300 mm Z : 300 mm

Axe A : 0,001°
Vitesse broche : 16 000 (HSK‑A50), option - 8 000 (HSK‑A50)
Vitesse déplacement rapide : 48 m/min
Vitesse d'avance de coupe : 48 m/min
Pièce maximale : 600 x 400 x 500 mm
Charge utile maximale : 300 kg
Capacité ATC : 15 (HSK‑A50) - standard (30 opt)
Temps copeau à copeau : 3,5 à 4,5 s
Diamètre outil maxi : 30 mm / 80 mm (ALL/ADJ)
Poids outil maxi : 5 kg
ATC optionnel : Oui

Spécifications techniques (impérial)
Table : diamètre 4,75"
X : 15,7" Y : 11,8" Z : 11,8"

Axe A : 0,001°
Vitesse broche : 16 000 (HSK‑A50), option - 8 000 (HSK‑A50)
Vitesse déplacement rapide : 1 890 ipm
Vitesse d'avance de coupe : 1 890 ipm
Pièce maximale : 39,4" x 19,7" x 17,7"
Charge utile maximale : 661 lbs
Capacité ATC : 15 (HSK‑A50) - standard (30 opt)
Temps copeau à copeau : 3,5 à 4,5 s
Diamètre outil maxi : 1,18" / 3,14" (ALL/ADJ)
Poids outil maxi : 11 lbs
ATC optionnel : Oui

Données techniques / spécifications

• Modèle : L2 APC
• Type de machine : Centre d'usinage vertical 3 axes
• Broche : 16 000 tr/min, 20 HP (HSK–A50) — option 8 000 tr/min
• Capacité ATC : 15 outils standard (30 en option)
• Table / Course (métrique) : X 400 mm, Y 300 mm, Z 300 mm
• Enveloppe pièce maxi (métrique) : 600 x 400 x 500 mm
• Charge utile maxi : 300 kg
• Vitesse rapide : 48 m/min
• Vitesse d'avance de coupe : 48 m/min
• Temps copeau à copeau : 3,5–4,5 s
• Refroidissement par broche : 210 psi
• Diamètre / poids outil maxi : 30 mm / 5 kg (ALL/ADJ : 80 mm)
• Commande : Makino Professional L Control (pouce/métrique sélectionnable)
• Stockage : Stockage programmes 1 280 m ; 400 programmes ; 400 offsets d'outil
• Paires de coordonnées d'usinage : 48
