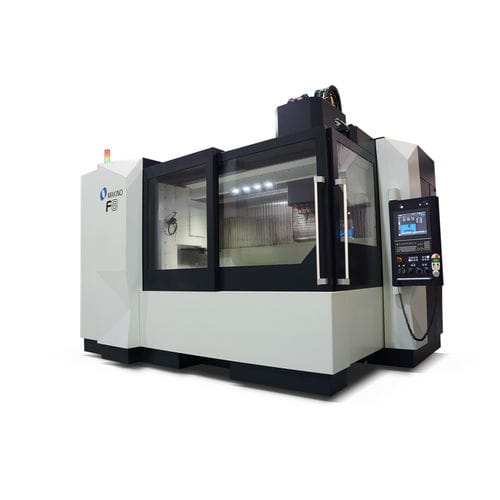

Centre d'usinage CNC 3 axes F8

verticalCAT50HSK-A 100

Présentation
Le centre d'usinage vertical F8 est conçu pour l'usinage de pièces volumineuses, offrant la rigidité, la stabilité et la précision nécessaires pour l'usinage lourd, l'ébauche et la finition de composants de grande taille pour outillages, moules et applications médicales. Sa conception offrant un accès optimisé facilite les réglages et les changements de série pour réduire les en-cours et les délais globaux.

Caractéristiques clés

• Broche standard 50 hp, 10 000 tr/min (CAT50) avec option HSK-A100 ou HSK-A63 haute vitesse pour applications moule/outillage
• Large zone de travail et charge utile maximale 2 500 kg adaptée aux pièces lourdes
• Rétroaction d'échelle et vis à billes refroidies au noyau pour limiter la dérive thermique et préserver la précision sur le long terme
• Magasin 30 outils offrant une grande capacité d'outillage ; prise en charge d'outils de grand diamètre et lourds
• Commande Makino Professional 6 (Windows CE) avec interface tactile couleur et fonctions d'édition type PC
• Options SGI.5 et gestion avancée des données pour réduire les temps de cycle sur cavités et noyaux complexes

Tableaux de spécifications techniques (tels qu'affichés)
En-tête métrique : Table : 1 550 x 800 mm
X : 1 300 mm Y : 800 mm Z : 650 mm

Spécifications techniques (métrique) :
Régime broche : 10 000 tr/min
Conicité broche : CAT50 (HSK-A100 OPT)
Vitesse de déplacement rapide : 24 000 mm/min
Vitesse d'avance de coupe : 24 000 mm/min
Pièce maxi : 1 550 x 800 x 550 mm
Charge utile maxi : 2 500 kg
Capacité ATC : 30 outils
Diamètre outil maxi : 200 mm
Poids outil maxi : 20 kg
Capacité ATC en option : Oui

En-tête impérial : Table : 61" x 31.5"
X : 51.2" Y : 31.5" Z : 25.6"

Spécifications techniques (impérial) :
Régime broche : 10 000
Conicité broche : CAT50 (HSK-A100 OPT)
Vitesse de déplacement rapide : 945 ipm
Vitesse d'avance de coupe : 945 ipm
Pièce maxi : 61" x 31.5" x 21.7"
Charge utile maxi : 5 511 lbs
Capacité ATC : 30 outils
Diamètre outil maxi : 7.87"
Poids outil maxi : 44 lbs
Capacité ATC en option : Oui

Commande, broche et options
Commande standard : Makino Professional 6 (Windows CE) avec interface tactile couleur et menus opérateur intuitifs. Broche standard : 50 hp, 10 000 tr/min (CAT50) ; options : HSK-A100, HSK-A63 jusqu'à 20 000 tr/min pour les applications moule/outillage. Options disponibles : gestion avancée des données et contrôle servo SGI.5 pour réduire les temps de cycle sur géométries complexes.

Applications
Usinage de grandes pièces, gros composants pour outillages et moules, ébauche et finition de moules, fraisage haute vitesse/dur, production médicale et usinage de géométries 3D complexes.

Caractéristiques techniques

• Modèle : F8 (Vertical 3-Axis)
• Table (métrique) : 1 550 x 800 mm ; X : 1 300 mm, Y : 800 mm, Z : 650 mm
• Table (impérial) : 61" x 31.5" ; X : 51.2", Y : 31.5", Z : 25.6"
• Puissance broche (standard) : 50 hp
• Vitesse broche (standard) : 10 000 RPM
• Broche optionnelle : jusqu'à 20 000 RPM (option HSK-A63)
• Conicité broche : CAT50 standard (HSK-A100 en option)
• Vitesse de déplacement rapide : 24 000 mm/min (945 ipm)
• Vitesse d'avance de coupe : 24 000 mm/min (945 ipm)
• Pièce maxi (métrique) : 1 550 x 800 x 550 mm
• Pièce maxi (impérial) : 61" x 31.5" x 21.7"
• Charge utile maximale : 2 500 kg (5 511 lbs)
• Capacité ATC : 30 outils (capacité ATC optionnelle disponible)
• Diamètre outil maxi : 200 mm (7.87")
• Poids outil maxi : 20 kg (44 lbs)
• Fonctions de rétroaction et précision : rétroaction d'échelle, vis à billes refroidies pour réduire la dérive thermique
• Système de commande : Makino Professional 6 (Windows CE) avec grande interface tactile couleur
• Options avancées : gestion avancée des données ; Super Geometric Intelligence (SGI.5) pour réduire les temps de cycle sur usinage complexe de moules
