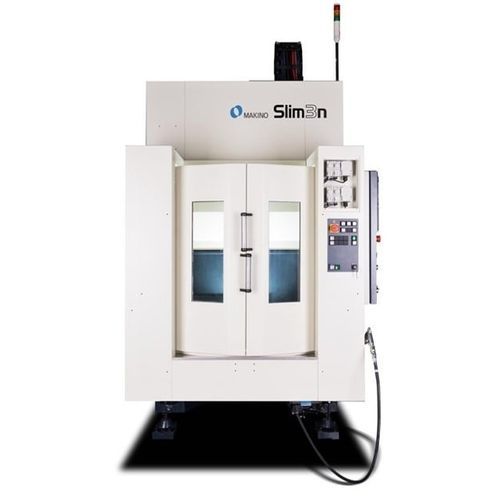

Centre d'usinage CNC 3 axes Slim3n APC

verticalHSK-A5026 outils

Vue d'ensemble
Centre d'usinage vertical compact conçu pour la production de pièces en grande série. Le Slim3n APC de Makino intègre un changeur de palettes (APC) permettant le montage sur une palette pendant l'usinage sur l'autre, réduisant le temps de préparation et augmentant le débit.

Conception et performance
Structure en cadre fermé optimisée par FEA avec longues colonnes d'appui pour une rigidité et une résistance au torsion élevées, assurant une précision d'usinage constante. La technologie de broche Makino privilégie la rigidité, le pré‑contrainte constant, l'équilibrage multi‑plans et la réduction de la dilatation thermique pour minimiser les vibrations. Deux options de broche : 16 000 tr/min (standard) et 8 000 tr/min (optionnelle). Le cône standard est HSK-A50.

Configuration pour la production
Machine équipée d'un magasin 26 outils avec prise directe sans bras et porte intégrée pour des changements d'outil rapides et fiables. Refroidissement par buse et rinçage en standard ; la structure est inclinée pour un évacuation efficace des copeaux. Un convoyeur relevable (Lift Up Chip Conveyor) peut être monté à l'arrière pour forts volumes de copeaux. Les avances rapides et les vitesses d'usinage sont adaptées aux cycles de production haute vitesse.

Caractéristiques techniques (métrique)
Palette : 550 mm x 300 mm
Déplacements X / Y / Z : X : 500 mm, Y : 400 mm, Z : 400 mm
Broche (tr/min) : 16 000 (option 8 000)
Cône de broche : HSK-A50
Avance rapide : 50 000 mm/min
Vitesse d'usinage : 1 - 20 000 mm/min
Pièce maximale : ⌀1 200 mm x 475 mm (avec limitations)
Charge maximale : 400 kg
Capacité ATC : 26

Caractéristiques techniques (impérial)
Palette : 21.6" x 11.8"
Déplacements X / Y / Z : X : 19.7", Y : 15.7", Z : 15.7"
Broche (rpm) : 16 000 (option 8 000)
Cône de broche : HSK-A50
Avance rapide : 1969 ipm
Vitesse d'usinage : 0.04 - 787 ipm
Pièce maximale : ⌀47.2" x 18.7" (avec limitations)
Charge maximale : 881 lb
Capacité ATC : 26

Caractéristiques / spécifications techniques

• Type de machine : Centre d'usinage vertical compact, APC (changeur de palettes intégré) pour production en grande série
• Conception structurelle : Cadre fermé avec longues colonnes d'appui ; optimisation FEA pour rigidité et résistance au torsion
• Options de broche : 16 000 tr/min standard ; 8 000 tr/min optionnel ; cône HSK-A50
• Outilage : Magasin 26 outils avec prise directe sans bras et porte intégrée
• Capacité avance / vitesse : Avance rapide jusqu'à 50 000 mm/min ; vitesse d'usinage 1–20 000 mm/min (métrique)
• Taille palette / déplacements : Palette 550 x 300 mm ; déplacements X 500 mm, Y 400 mm, Z 400 mm
• Capacité pièce : Diamètre maxi 1 200 mm x 475 mm (avec limitations)
• Charge utile : Maximum 400 kg
• Refroidissement / évacuation copeaux : Buse et rinçage standard ; structure inclinée pour évacuation ; convoyeur relevable en option
