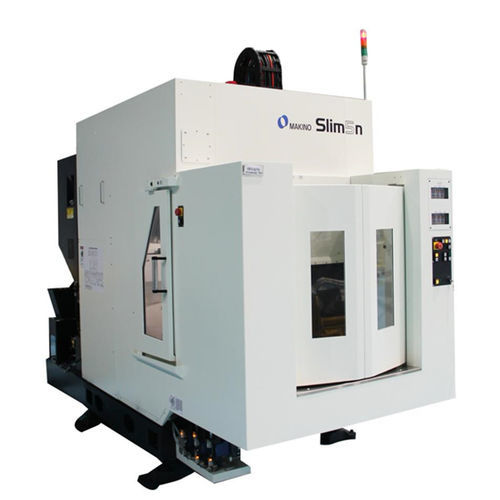

Centre d'usinage CNC 3 axes Slim5n APC

verticalà deux brochesHSK-A50

Vue d'ensemble
Le Slim5n APC est un centre d'usinage vertical compact conçu pour la production en grande série, axé principalement sur le fraisage tout en offrant des fonctions de perçage et taraudage. Il est compatible avec l'automatisation et intègre un changeur de palette pour permettre la préparation sur une palette pendant l'usinage sur l'autre, réduisant ainsi les temps morts et augmentant le débit.

Principales caractéristiques de conception et de performance

• Châssis fermé optimisé par EFQ et colonnes de support longues garantissant rigidité structurelle et résistance au torsion élevées.
• Technologie de broche avancée assurant rigidité, précontrainte constante, équilibrage multi‑plans et réduction des vibrations et dérives thermiques.
• Deux spécifications de broche : 16 000 tr/min (standard) et 8 000 tr/min (option) ; interface HSK‑A50 pour les deux.
• Magasin d'outils ATC 24 positions standard, ramassage direct sans bras et porte intégrée pour indexage rapide et fiable.
• Changeur de palette intégré permettant préparation et usinage simultanés pour maximiser le taux d'utilisation.
• Système de refroidissement avec buses et rinçage, zones d'usinage inclinées pour une évacuation efficace des copeaux.
• Convoyeur relevable à l'arrière pour l'évacuation en volume des copeaux ; portes automatiques pour faciliter la surveillance ; interface robot optionnelle pour l'automatisation.

Caractéristiques techniques

• Dimensions palette : 900 mm × 593 mm
• Courses des axes : X = 710 mm, Y = 400 mm, Z = 410 mm
• Vitesse de broche : 16 000 tr/min (option 8 000 tr/min)
• Connexion broche : HSK‑A50
• Vitesse rapide : X 60 000 / Y 50 000 / Z 60 000 mm/min
• Avance de coupe : 1 – 20 000 mm/min
• Capacité maximale de pièce : Ø 1 320 mm × 475 mm (sous contraintes)
• Charge maximale : 300 kg
• Capacité changeur d'outils automatique : 24 outils
• Changeur de palette intégré pour préparation et usinage simultanés
• Système de refroidissement avec buses et rinçage ; convoyeur relevable arrière ; portes automatiques ; interface robot en option
