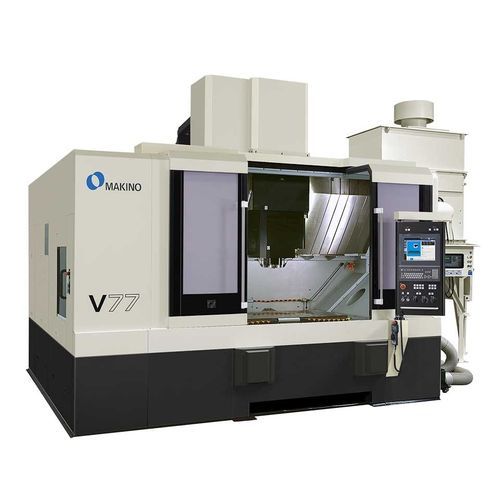

Centre d'usinage CNC 3 axes V77 (40 Taper)

verticalHSK A-63HSK-63

Vue d'ensemble
Le centre d'usinage vertical V77 est conçu pour réduire la déformation thermique et assurer une précision au micron pour la fabrication d'outillages, de moules et de pièces de précision. Les éléments de contrôle thermique incluent le système de lubrification sous-bague refroidi au cœur de Makino et des écrans pare-projection à double protection pour stabiliser la géométrie de la broche et homogénéiser la qualité de surface.

Applications
Adapté à l'usinage de matrices et moules de grande et moyenne taille, aux cavités et noyaux en acier trempé, et aux composants de précision nécessitant des tolérances géométriques strictes et des finitions de surface élevées. Le V77 (40 Taper) réalise des opérations d'ébauche et de finition de façon efficiente avec des temps de cycle réduits par rapport aux machines polyvalentes.

Broche, outillage et changeur d'outils
Équipé d'une broche à cône CAT40 à 20 000 tr/min, configurable en option en HSK-A63 ou HSK-F63 (30 000 tr/min). Magazine d'outils standard de 30 positions, extensible en option à 40 ou 80. Le temps outil à outil, le diamètre maximal et le poids maximal des outils sont indiqués dans le bloc technique.

Commande et performances
Monté avec la commande Makino Professional 6 offrant une plate-forme CN stable et une interface graphique opérateur (grand écran tactile couleur). La gestion avancée des données et le servo Makino SGI.5 (Super Geometric Intelligence) réduisent les temps de cycle pour matrices, cavités complexes et noyaux (fabricant annonçant jusqu'à 40% d'amélioration par rapport à de nombreuses autres technologies de commande).

Caractéristiques techniques (Métrique)
Table: 1 400 x 700 mm
X: 1 200 mm Y: 700 mm Z: 650 mm
Vitesse broche: 20 000 tr/min
Cône broche: CAT40 (HSK-63 opt)
Vitesse de rapids: 20 000 mm/min
Avance d'usinage: 20 000 mm/min
Pièce maximale: 1 400 x 700 x 550 mm
Charge maximale: 2 500 kg
Capacité ATC: 30 (40 opt)
Outil à outil: 5 s
Diamètre outil max: 120 mm
Poids outil max: 8 kg
Capacité ATC optionnelle: Oui

Caractéristiques techniques (Impérial)
Table: 55.1" x 27.6"
X: 47.2" Y: 27.6" Z: 25.6"
Vitesse broche: 20 000 tr/min
Cône broche: CAT40 (HSK-63 opt)
Vitesse de rapids: 787 in/min
Avance d'usinage: 787 in/min
Pièce maximale: 55.1" x 27.6" x 21.7"
Charge maximale: 5 500 lbs
Capacité ATC: 30 (40 opt)
Outil à outil: 5 s
Diamètre outil max: 4.7"
Poids outil max: 17.6 lbs
Capacité ATC optionnelle: Oui

Remarques
Les configurations standard et options (interfaces broche, vitesses, tailles de magazine) sont précisées dans les blocs techniques. La machine met l'accent sur le contrôle thermique et une plate-forme de commande conçue pour la productivité opérateur et les performances servo avancées.

Caractéristiques / spécifications techniques

• Modèle: V77 (40 Taper)
• Vitesse broche: 20 000 tr/min
• Cône broche: CAT40 (HSK-63 optionnel)
• Interfaces broche optionnelles: HSK-A63 ou HSK-F63 (option 30 000 tr/min)
• Courses (métrique): X 1 200 mm; Y 700 mm; Z 650 mm
• Courses (impérial): X 47.2"; Y 27.6"; Z 25.6"
• Vitesse de rapids: 20 000 mm/min (787 in/min)
• Avance d'usinage: 20 000 mm/min (787 in/min)
• Enveloppe pièce maxi: 1 400 x 700 x 550 mm (55.1" x 27.6" x 21.7")
• Charge maxi: 2 500 kg (5 500 lbs)
• Capacité ATC: 30 standard (40 optionnel; extension à 80 disponible)
• Temps outil à outil: 5 secondes
• Diamètre outil maxi: 120 mm (4.7")
• Poids outil maxi: 8 kg (17.6 lbs)
• Commande: Makino Professional 6 (interface tactile graphique)
• Mouvement/Servo propriétaire: SGI.5 pour réduction des temps de cycle
• Caractéristiques thermique/ précision: système de lubrification sous-bague refroidi; écrans pare-projection à double protection
