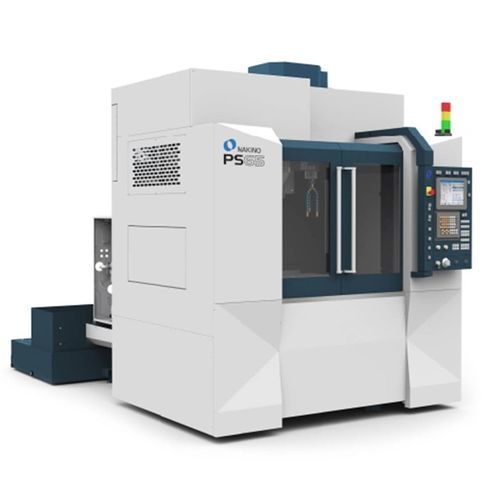

Centre d'usinage CNC 3 axes PS65

verticalà deux brochesHSK A-63

Aperçu
Le centre d'usinage vertical PS65 combine puissance, précision, vitesse et fiabilité pour les ateliers et environnements de production dans l'aéronautique, le médical, l'automobile et l'usinage général. Les composants à refroidissement interne et la broche haute performance permettent des taux d'enlèvement de matière élevés et une qualité de surface constante.

Conception et technologies
Une conception structurelle rigide, du fonderie de base à la broche, réduit la déformation. Les vis à billes refroidies par noyau font circuler une lubrification thermiquement contrôlée à travers la vis à billes et les paliers de support pour stabiliser les températures de mouvement, limiter la dilatation thermique et prolonger la durée de vie des composants. La broche standard CAT40 14 000 tr/min (HSK-A63 en option) intègre des roulements de grand diamètre de 85 mm et une construction rigide et équilibrée pour fournir couple et stabilité aux outils modernes. La gestion des outils autorise le chargement extérieur ou direct dans la broche ; le changement d'outil à double vitesse détecte les outils légers pour réduire les cycles. L'évacuation des copeaux et le refroidissement — pentes internes prononcées, rinçage sur télé-couvercles, convoyeurs à spirale, buse et rinçage, filtration cyclonique pour TSC — éliminent efficacement les copeaux de la zone d'usinage.

Commande
La commande Makino Pro P intègre un écran tactile couleur 10,4 pouces, un traitement haute vitesse et une intégration du matériel Fanuc pour une exécution des commandes stable et rapide et une exploitation intuitive. La commande prend en charge le stockage des programmes et des fonctions avancées pour le suivi de production et la maintenance.

Caractéristiques standard

• Broche 14 000 tr/min, CAT40 (HSK-A63 en option)
• Broche à deux plages
• Vis à billes refroidies par noyau
• Magasin 30 outils (extensible à 60)
• Rideau ATC
• Table 1 300 mm x 510 mm
• Table type rainure en T (5 x 18H8)
• Refroidissement par broche 435 PSI
• Filtration cyclonique (pour TSC)
• Soufflage d'air automatique
• Refroidissement par buse
• Rinçage de la zone de travail
• Vis sans fin d'évacuation copeaux dans la zone de travail
• Douche de refroidissement supérieure
• LUCC type tambour grattoir arrière
• Réservoir de liquide avec capteur de niveau
• Commande Pro P professionnelle
• Écran tactile couleur 10,4 pouces
• Stockage programmes pièces (1 280 mètres)
• Numéros de programmes (400)
• Taraudage rigide (G84)
• Graissage automatique centralisé
• Capot anti-projections entièrement fermé
• Verrouillages capot/porte ATC
• Générateur de position manuel portable
• Sécheur d'air
• Sélection pouces/métrique
• Interpolation hélicoïdale
• Entrée de données de programmation (G10)
• Paires de décalage d'outil (400 au total)
• Mémoire décalage outil C
• Compensation fraise C
• Système de coordonnées pièces (48 paires)
• Système d'aide à la maintenance (MA)
• Affichage heures de fonctionnement et compte pièces
• Mesure longueur outil (manuelle)
• Surveillance charge broche (SLM)
• Sélection outil de rechange (STS)
• Surveillance durée de vie outil (TLM)
• Feu signalisation 3 couches
• Éclairage LED de la zone
• Transformateur
• Kit d'outils de maintenance
• Documentation utilisateur

Caractéristiques / Spécifications techniques

• Table : 920 x 510 mm (36,2 in x 20,0 in)
• Courses : X : 660 mm (26,0 in), Y : 510 mm (20,0 in), Z : 460 mm (18,1 in)
• Vitesse broche : 14 000 tr/min
• Queue de broche : CAT40 (HSK-A63 en option)
• Roulements broche : grand diamètre, 85 mm (conçus pour minimiser la déviation)
• Avance rapide : axe X 48 000 mm/min (1 890 ipm) ; axes Y/Z 36 000 mm/min (1 417 ipm)
• Vitesse d'usinage : 30 000 mm/min (1 181 ipm)
• Charge maximale : 600 kg (1 323 lbs)
• Capacité ATC : 30 outils standard ; chargeur 60 outils en option
• Poids maximal outil : 8 kg (17,6 lbs)
• Refroidissement par broche : 435 PSI
• Tête nervurée disponible : Oui
• Capacité ATC optionnelle : Oui
• Refroidissement/lubrification : vis à billes refroidies par noyau ; lubrification thermiquement contrôlée pour vis à billes et paliers
• Commande : commande embarquée Makino Pro P avec écran tactile couleur 10,4 pouces (intégration matériel Fanuc)
