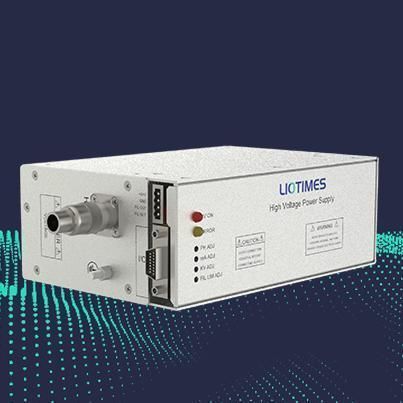

Module de puissance numérique LPM-50P50B1

analogiqueDC

Brève présentation
Le LPM-50P50B1 est un module d'alimentation haute tension compact fournissant une sortie réglable jusqu'à 50 kV et 1,0 mA (50 W max). Il présente une ondulation très faible (≤0,1 % P-P) et une grande stabilité à long terme, avec contrôle analogique/numérique double : réglage local par potentiomètre et commande distante 0–10 Vdc. Les communications RS-232 et RS-485 sont prises en charge pour l'intégration système. L'appareil intègre une protection par verrouillage (interlock) et un refroidissement par ventilation forcée. Poids : 3.5 kg ; Dimensions : 75 × 139 × 218 mm.

Applications

• Systèmes d'inspection par rayons X industriels
• Équipements de diagnostic médical
• Applications d'essais haute tension
• Intégration dans lignes de production automatisées et systèmes de contrôle qualité nécessitant une alimentation haute tension stable

Spécifications (extrait du tableau produit)
Modèle : LPM-50P50B1
Tension d'entrée : 24Vdc ± 10%
Courant d'entrée : Max 8.0A
Plage de sortie : 0~50kV
Courant de sortie : Max 1.0mA
Puissance de sortie : Max 50W
Stabilité : 0.5 hr après démarrage, <0.01%/hr ; <0.02%/8 hrs
Coefficient de température : ≤25 ppm/°C
Ondulation : ≤0.1% de la tension de sortie maximale (P-P)
Régulation tension charge : 0.01% (sans charge à charge nominale)
Régulation tension entrée : ±0.01% (variation d'entrée ±10%)
Régulation courant charge : 0.01% (sans charge à charge nominale)
Régulation courant entrée : ±0.01% (variation d'entrée ±10%)
Dimensions : 75 × 139 × 218 mm
Poids : 3.5 kg

Dimensions
La fiche produit inclut un dessin des cotes pour le montage physique et l'intégration.

Caractéristiques techniques

• Modèle : LPM-50P50B1
• Capacité de sortie : jusqu'à 50 kV, 1.0 mA (50 W)
• Ondulation ultra-faible : ≤0.1% (P-P)
• Contrôle : analogique/numérique double ; potentiomètre local et entrée distante 0-10 Vdc
• Communications : RS-232 / RS-485
• Refroidissement : ventilation forcée
• Protection : interlock et dispositifs de sécurité complets
• Entrée : 24Vdc ±10%, courant d'entrée max 8.0A
• Stabilité : <0.01%/hr après 0.5 hr, <0.02%/8 hrs
• Coefficient de température : ≤25 ppm/°C
• Dimensions : 75 × 139 × 218 mm ; Poids : 3.5 kg
