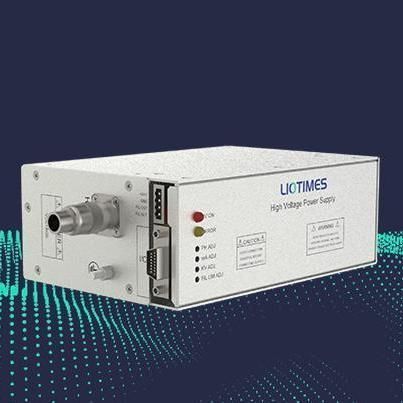

Module de puissance numérique LPM-60P60B1

analogiqueDC

Présentation
Le LPM-60P60B1 est un module d'alimentation haute tension de précision fournissant une sortie réglable de 0 à 60 kV et jusqu'à 1,0 mA (60 W). Il présente une faible ondulation (≤0,1 % P‑P), une stabilité élevée à court et long terme, un contrôle analogique/numérique et des options de réglage local et distant. Les interfaces de communication (RS-232/RS-485) facilitent l'intégration dans des systèmes de contrôle industriels. Le boîtier compact (75 × 139 × 218 mm, 3,5 kg) et les protections intégrées assurent une exploitation fiable en continu.

Principales caractéristiques

• Plage de sortie : 0–60 kV, courant maximal 1,0 mA, puissance maximale 60 W
• Stabilité : <0,01 %/h après 0,5 h de mise en température ; <0,02 % sur 8 h
• Faible ondulation : 0,1 % de la tension de sortie maximale (P‑P)
• Double commande : potentiomètre local et commande distante 0–10 Vdc
• Communication : RS-232 et RS-485 pour supervision et contrôle
• Protections : entrée interlock et refroidissement par ventilation forcée
• Format compact : 75 × 139 × 218 mm ; poids : 3,5 kg

Applications

• Systèmes industriels de contrôle non destructif (CND)
• Équipements médicaux de diagnostic et de recherche
• Applications de laboratoire haute tension et bancs d'essai
• Intégration dans des lignes de production automatisées et systèmes de contrôle qualité

Spécifications techniques
Modèle : LPM-60P60B1
Tension d'entrée : 24 Vdc ±10%
Courant d'entrée maximal : 8,0 A
Plage de sortie : 0–60 kV
Courant de sortie maximal : 1,0 mA
Puissance de sortie maximale : 60 W
Stabilité : après 0,5 h de chauffe <0,01 %/h ; <0,02 % sur 8 h
Coefficient de température : ≤25 ppm/°C
Ondulation : 0,1 % de la tension de sortie maximale (P‑P)
Régulation de tension (charge) : 0,01 % (sans charge à charge nominale)
Régulation de tension (entrée) : ±0,01 % pour ±10 % de variation d'entrée
Régulation du courant (charge) : 0,01 % (sans charge à charge nominale)
Régulation du courant (entrée) : ±0,01 % pour ±10 % de variation d'entrée
Commande : analogique/numérique ; potentiomètre local et commande distante 0–10 Vdc
Communication : RS-232, RS-485
Protections : interlock, refroidissement par ventilation forcée
Dimensions : 75 × 139 × 218 mm
Poids : 3,5 kg
