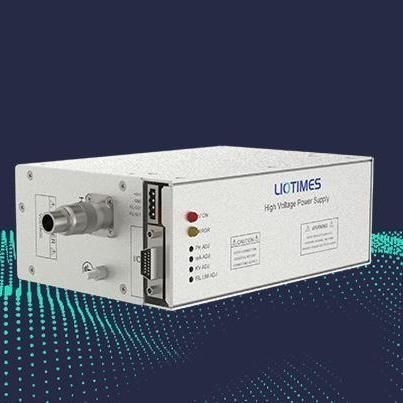

Module de puissance numérique LPM-70P70B3

analogiqueDC

Présentation
Le LPM-70P70B3 est un module d'alimentation haute tension fournissant une sortie réglable jusqu'à 70 kV et 1,0 mA avec une faible ondulation (≤0,1 % P-P). Il propose un contrôle analogique/numérique double via potentiomètre local et entrée distante 0–10 V DC, prend en charge la communication RS-232/RS-485 pour l'intégration système et intègre une protection par verrouillage (interlock) et un refroidissement par ventilation forcée. Unité compacte pour usage industriel : 75 × 139 × 218 mm, 3,5 kg.

Caractéristiques clés

• Sortie réglable jusqu'à 70 kV et courant de sortie maximal 1,0 mA
• Puissance de sortie maximale 70 W
• Double commande analogique/numérique : potentiomètre local et entrée distante 0–10 V DC
• Interfaces RS-232/RS-485 pour automatisation et supervision
• Fonctions de protection : interlock et refroidissement par ventilation forcée
• Construction compacte adaptée à l'industrie (75 × 139 × 218 mm, 3,5 kg)

Applications

• Systèmes d'inspection par rayons X industriels
• Équipements d'imagerie médicale (intégration aux sous-systèmes d'imagerie)
• Essais haute tension, contrôle qualité et intégration en ligne de production automatisée

Caractéristiques techniques

• Tension d'entrée : 24 V DC ±10%
• Courant d'entrée : max. 8,0 A
• Plage de tension de sortie : 0–70 kV
• Courant de sortie : max. 1,0 mA
• Puissance de sortie : max. 70 W
• Stabilité : après 0,5 h de chauffe < 0,01%/h ; < 0,02% sur 8 h
• Coefficient de température : ≤25 ppm/°C
• Ondulation (ripple) : ≤0,1% de la tension de sortie maximale (P-P)
• Régulation tension charge : 0,01% (de vide à charge nominale)
• Régulation tension entrée : ±0,01% (variation d'entrée ±10%)
• Régulation courant charge : 0,01% (de vide à charge nominale)
• Régulation courant entrée : ±0,01% (variation d'entrée ±10%)
• Dimensions : 75 × 139 × 218 mm
• Poids : 3,5 kg
