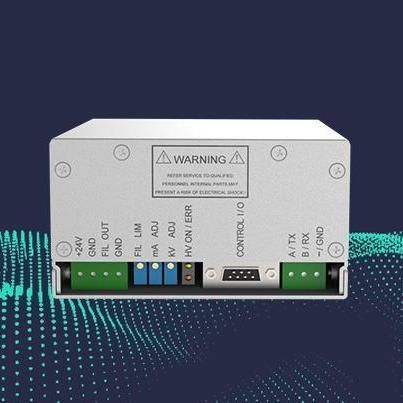

Alimentation électrique de table LPX-25P25B3

DC/DCà sortie simplepour applications industrielles

Présentation
Le LPX-25P25B3 fournit une sortie haute tension continue jusqu'à 25 kV avec un courant maximal de 1,0 mA et une puissance nominale de 25 W. Il assure une très bonne stabilité à long terme et un faible ripple. Le contrôle est double analogique/numérique avec potentiomètre local et commande à distance 0–10 Vcc. Interfaces de communication : CAN, RS-232 et RS-485. Unité compacte (65 × 115 × 165 mm, 1,6 kg) avec protection par interlock et refroidissement naturel, conçue pour les applications industrielles.

Données de sortie
25 kV, 25 W, max 1,0 mA

Caractéristiques
Tension d'entrée : 24 Vcc ±10%
Courant d'entrée : max 3,0 A
Plage de tension de sortie : 0–25 kV
Courant de sortie : max 1,0 mA
Puissance de sortie : max 25 W
Stabilité : après 0,5 h <0,01%/h, <0,02%/8 h
Coefficient de température : ≤25 ppm/°C
Ondulation (ripple) : 0,1% de la tension max de sortie (P-P)
Régulation en fonction de la charge (tension) : 0,01% (sans charge à charge nominale)
Régulation en fonction de l'entrée (tension) : ±0,01% (variation d'entrée ±10%)
Régulation en fonction de la charge (courant) : 0,01% (sans charge à charge nominale)
Régulation en fonction de l'entrée (courant) : ±0,01% (variation d'entrée ±10%)
Dimensions : 65 × 115 × 165 mm
Poids : 1,6 kg

Caractéristiques / spécifications techniques

• Model: LPX-25P25B3
• Sortie : jusqu'à 25 kV, max 1,0 mA
• Puissance de sortie nominale : 25 W
• Tension d'entrée : 24 Vcc ±10%
• Courant d'entrée max : 3,0 A
• Stabilité : <0,01%/h après 0,5 h, <0,02%/8 h
• Ondulation : 0,1% de la tension max de sortie (P-P)
• Coefficient de température : ≤25 ppm/°C
• Contrôle : double analogique/numérique avec potentiomètre local et commande à distance 0–10 Vcc
• Communications : CAN, RS-232, RS-485
• Protection et refroidissement : protection par interlock, refroidissement naturel
• Dimensions : 65 × 115 × 165 mm
• Poids : 1,6 kg
