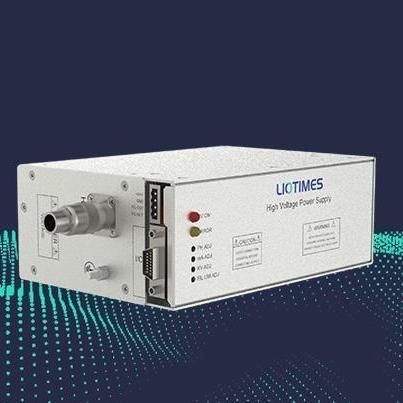

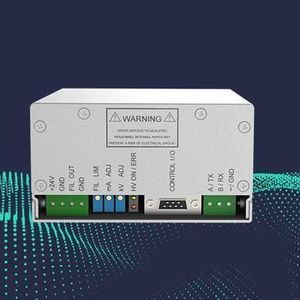

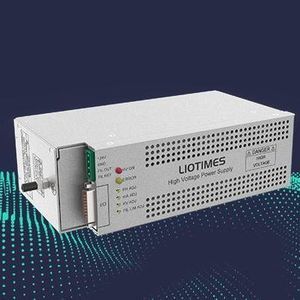

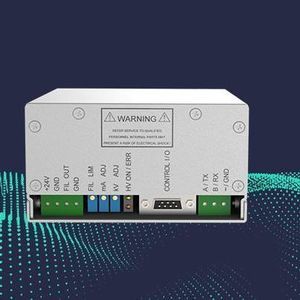

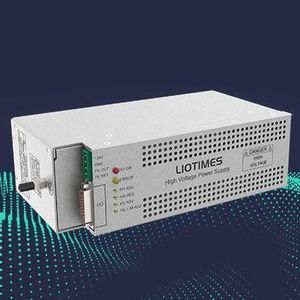

Alimentation électrique benchtop LPX-70P70B3

DCà sortie simpleajustable

Présentation
Le LPX-70P70B3 est une alimentation haute tension en courant continu compacte conçue pour des applications de précision nécessitant une sortie réglable et stable jusqu'à 70 kV et 70 W. Il propose un contrôle local analogique et numérique avec potentiomètre, une entrée de contrôle distant 0–10 Vdc et la communication RS-232/RS-485 pour l'intégration système. L'unité intègre une alimentation de filament avec fonction de préchauffage et offre un faible ripple, un coefficient de température strict et une régulation précise en charge et en entrée, adaptés aux usages industriels, d'imagerie médicale et de laboratoire.

Caractéristiques de sortie
Tension nominale : 0–70 kV
Puissance nominale : 70 W
Courant maximal : 1,0 mA

Spécifications
Tension d'entrée : 24 Vdc ±10%
Courant d'entrée : Max 8,0 A
Plage de sortie : 0–70 kV
Courant de sortie : Max 1,0 mA
Puissance de sortie : Max 70 W
Stabilité : <0,01%/h après 0,5 h, <0,02%/8 h
Coefficient de température : ≤25 ppm/°C
Ripple : 0,1 % P-P de la tension de sortie maximale
Régulation tension (charge) : 0,01 % (de vide à charge nominale)
Régulation tension (entrée) : ±0,01 % (variation d'entrée ±10 %)
Régulation courant (charge) : 0,01 % (de vide à charge nominale)
Régulation courant (entrée) : ±0,01 % (variation d'entrée ±10 %)
Communication : RS-232 / RS-485
Contrôle distant : entrée 0–10 Vdc
Contrôle local : analogique/numérique avec potentiomètre
Protections : interlock et protection contre les surcharges
Dimensions : 75 × 139 × 218 mm
Poids : 3,5 kg

Caractéristiques techniques

• Modèle : LPX-70P70B3
• Tension de sortie réglable : 0–70 kV
• Courant de sortie maximal : 1,0 mA
• Puissance de sortie maximale : 70 W
• Tension d'entrée : 24 Vdc ±10%
• Alimentation de filament intégrée avec fonction de préchauffage
• Faible ripple et haute stabilité pour générateurs à rayons X, dispositifs à faisceau d'électrons et analyses de laboratoire
• Interfaces de contrôle distant et local (0–10 Vdc, RS-232/RS-485)
• Protections : interlock et surcharge
• Dimensions compactes : 75 × 139 × 218 mm ; poids 3,5 kg
