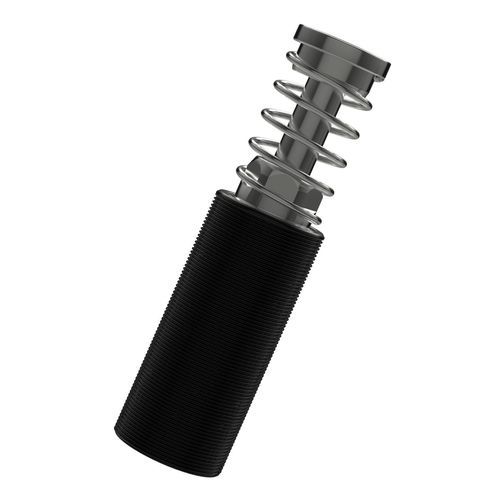

Amortisseur de choc KL

à fluidehydrauliquemécanique

Présentation
Le KL-Type de LEBEN est un amortisseur industriel hydraulique à rappel par ressort mécanique (COMPENSER®) conçu pour les machines légères et les installations compactes. La série KL dispose d'une ressort de faible force de rappel adapté aux approches à vitesse de creep et d'une très courte longueur d'installation avec une bonne résistance au flambage.

Applications

• Protection contre la chute des transpalettes lors d'un affaissement incontrôlé
• Butée d'urgence pour axes linéaires en cas de panne d'entraînement ou de défaillance de frein
• Amortisseurs de sécurité pour tables élévatrices, unités de levage et dispositifs de levage
• Absorption des chocs pour chariots de stockage (regalbediengeräte) et positions de fin de monte
• Protection contre la chute des organes de préhension dans les systèmes de stockage et de manutention
• Protection des cadres, guides et mécanismes de levage contre les impacts violents
• Butée de fin de course verticale pour ascenseurs et stations de descente ; tampon d'urgence pour axes verticaux en espace d'installation restreint

Conception et fonctionnement
La tige de piston pénètre dans la chambre de pression avec le piston. Lors de l'impact, le fluide de freinage circule à travers les rainures de commande du tube extérieur via le piston vers la chambre de compensation de volume. Le ressort de rappel se tend et repousse la tige de piston en position initiale après l'impact, tandis que le fluide retourne dans la chambre de pression. Le KL-Type utilise le fluide à faible viscosité COMPENSOL® et le rappel mécanique COMPENSER®.

Désignations

• 1 Capuchon d'impact
• 2 Tige de piston
• 3 Ressort de rappel
• 4 Glissière/guide
• 5 Chambre de compensation de volume
• 6 Piston
• 7 Chambre de pression
• 8 Tube extérieur avec rainures de commande
• 9 Bouchon de tube

Accessoires / Options spéciales

• Matières spécifiques (p. ex. acier inoxydable) pour environnements fortement corrosifs ou applications alimentaires
• Protection anticorrosion conforme DIN EN ISO 12944 jusqu'à la catégorie de corrosivité C5M
• Éléments de fixation spéciaux (p. ex. filetages) selon la géométrie souhaitée par le client
• Capuchon d'impact spécial sur demande pour applications particulières

Caractéristiques techniques

• Dénomination produit : KL-Type (kleindämpfer)
• Type de produit : amortisseur industriel hydraulique avec rappel par ressort mécanique (COMPENSER®)
• Position de montage recommandée : verticale (autres positions sur demande)
• Faible force de rappel
• Encombrement très réduit
• Haute résistance au flambage
• Surface : corps zingué (standard) ou peint ; tige de piston chrome dur (standard)
• Fluide de freinage : COMPENSOL® (faible viscosité)
• Fixation : bride (avant/arrière), fixation sur patte ou serrage par contre-écrou
• Force de réaction : constante sur la course ou force croissante en début de course (au choix)
• Temps d'activation très court après impact
• Plage de températures : -25 à +80 °C
• Conversion d'énergie jusqu'à 20 kNm
